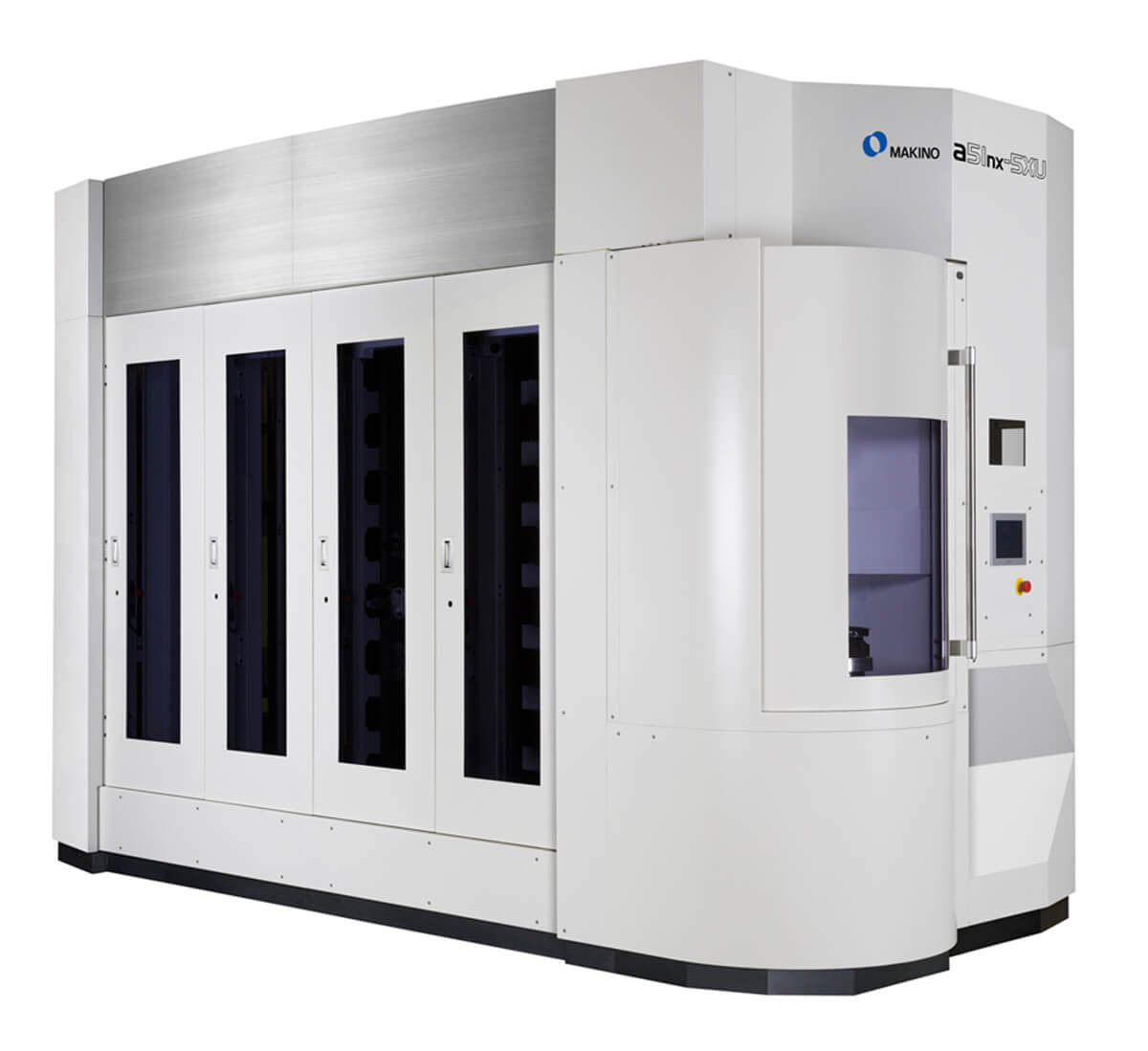

a51nx-5XU

Centro di lavoro orizzontale a 5 assi

a51nx-5XU: Portando le prestazioni comprovate dei prodotti nx di Makino alla produzione di componenti a 5 assi. I produttori di componenti medici, aerospaziali, di prototipi e multi-superfici complessi hanno da tempo compreso i vantaggi della lavorazione a 5 assi. La capacità della lavorazione a cinque assi può migliorare la produttività e la qualità semplicemente consolidando le operazioni.

Specifiche tecniche

Gli assi lineari X, Y e Z dell’a51nx-5XU sono costruiti dalla stessa struttura pressofusa rigida a banco a colonna graduata dell’a51nx, il leader nel settore di Makino. Il movimento rotante degli assi B e C viene generato da una coppia di motori reattivi ad azionamento diretto (75/150 giri/min). Entrambi i motori sono alloggiati in una struttura integrata pressofusa che elimina gli errori di accumulo e di perdita di rigidità comuni alle strutture a 5 assi tavola su tavola. La struttura pressofusa della tavola sagomata fornisce l’accessibilità ideale del mandrino ai pezzi da lavorare. I cavi dell’asse C sono instradati attraverso il tetto paraspruzzi, garantendo l’affidabilità e un funzionamento privo di trucioli.

Ciò che contraddistingue l’a51nx-5XU dalle altre soluzioni più piccole di lavorazione a 5 assi è il suo orientamento orizzontale e l’automazione dei pezzi da lavorare integrata. L’orientamento orizzontale offre lo spargimento di trucioli ideale. Evitare l’ulteriore taglio dei trucioli, specialmente nei materiali aerospaziali e medici, migliora la vita degli strumenti e la finitura superficiale dei componenti. Caricare i componenti in un orientamento orizzontale a 5 assi, tuttavia, può portare ad alcune problematiche riguardanti la movimentazione dei materiali. L’a51nx-5XU risolve tali problematiche con il suo magazzino pallet di lavoro unico.

Ogni a51nx-5XU è configurato con un magazzino pallet di lavoro (WPM) simile ai magazzini strumenti matrice comprovati di Makino. Il WPM22 standard immagazzina 22 pezzi da lavorare con una larghezza fino a ᴓ300 mm e un’altezza di 300 mm. Un WPM58 opzionale può supportare 58 componenti più piccoli di ᴓ200 mm. I componenti sono montati direttamente su 50 porta-strumenti a contatto doppio ad attacco conico (BBT50) e conservati nella matrice WPM. In soli 4 secondi il cambia-operazioni automatico trasferisce i pezzi da lavorare pronti dal WPM al ricevitore flange a V integrato dell’asse C della macchina. La configurazione e il caricamento dei pezzi da lavorare offline tramite la stazione di impostazioni lavoro standard garantisce il massimo utilizzo del mandrino.

Le capacità di produzione dei componenti a 5 assi, integrati con l’automazione dei pezzi da lavorare standard, rende l’a51nx-5XU la soluzione ideale per la produzione di strumenti di taglio rotanti e di, componenti aerospaziali, medici e prototipi. Il magazzino pallet di lavoro supporta la produzione non controllata continua di elevata varietà e basso volume nonché la produzione di componenti di volume elevato tradizionale.



Pallet: BBT50 Tool holder
X: 580 mm Y: 640 mm Z: 500 mm
Asse B  | 270° (-90° ~ +180°) Direct Drive
Asse C  | 360° Direct Drive
Giri/min mandarino  | 14,000 (20,000 opt)
Traversa rapida  | 60,000 mm/min
Velocità di alimentazione taglio  |  50,000 mm/min
Dimensioni massime del pezzo da lavorare  |  300 mm ᴓ X 300 mm (WPM22) / 200 mm ᴓ X 300 mm (WPM58
Carico utile massimo  | 30 kg
Capacità ATC  | 313
Da strumento a strumento  |  0.9
Da truciolo a truciolo  |  2.4
Diametro massimo strumento  | 170 mm
Peso massimo strumento  | 12 kg
