a51nx Professional 6

Centro di lavoro orizzontale a 4 assi

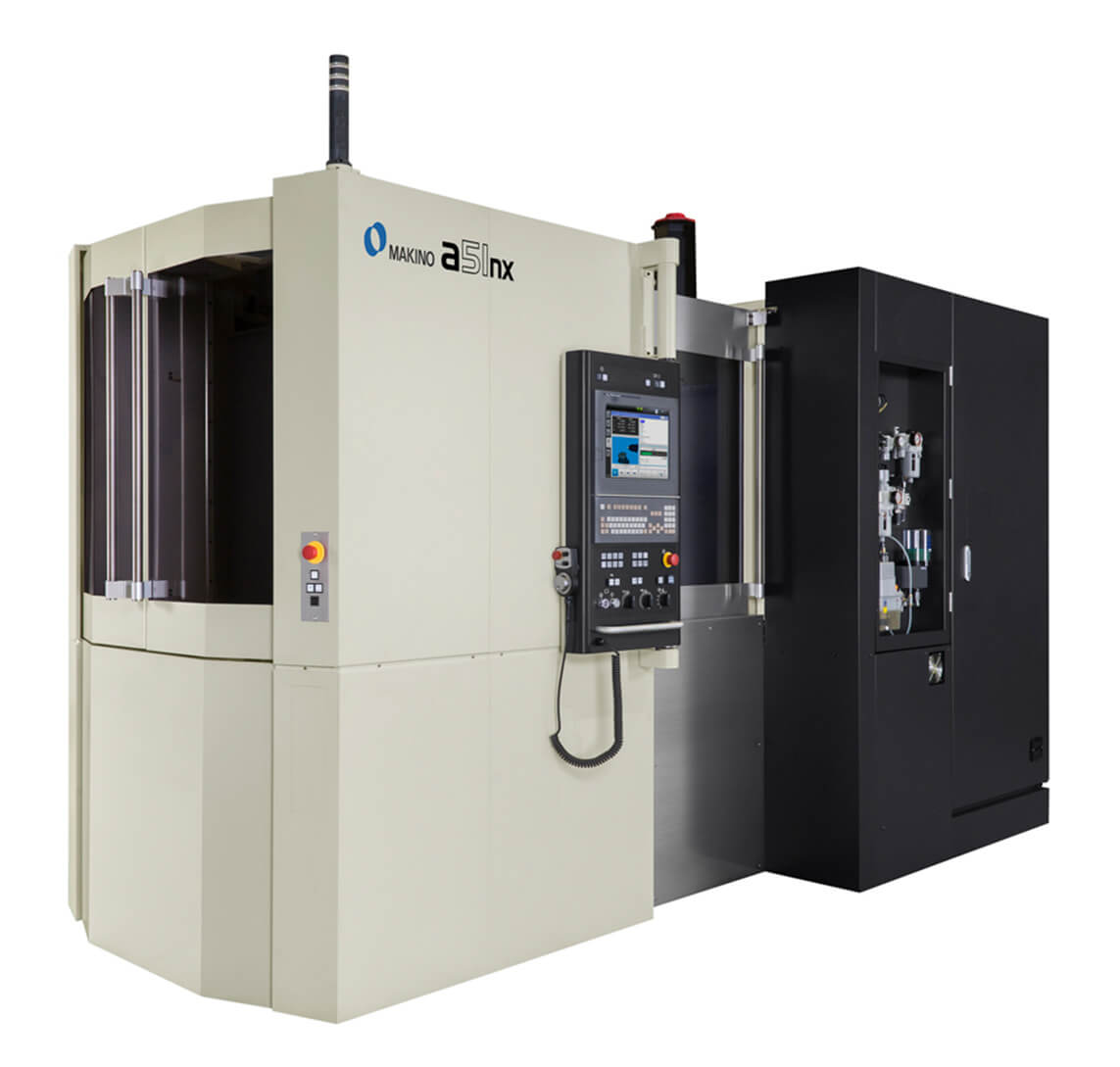

a51nx per lavorazioni ad alte prestazioni. L’a51nx di Makino è un centro di lavoro orizzontale di 400 mm che si basa sulla piattaforma di grandissimo successo a51 con tecnologie di lavorazione chiave ad alte prestazioni che migliorano notevolmente la produttività, la precisione e l’affidabilità della macchina.

Specifiche tecniche

Il mandrino ad alta velocità/alta potenza a 14.000 giri/min dispone di una coppia di 303 Nm, che lo rende adatto alla produzione di componenti ferrosi e non ferrosi.

L’accelerazione dell’asse 1G e un asse B del motore ad azionamento diretto standard riducono al minimo i tempi morti, mentre una struttura pressofusa robusta e guide lineari a rulli garantiscono l’utilizzo efficiente della zona di lavoro dell’a51nx.

Inoltre, coperture monopezzo (X e Z) e un braccio cambia-strumenti a doppio supporto forniscono le basi per un’affidabilità ineguagliabile nel settore e una capacità di lavorazione ad alte prestazioni.



Pallet: 400 x 400mm X:  560mm  Y: 640mm  Z: 640mm
Giri/min mandarino  |  14,000 rpm (14K High Torque, 20K)
Attacco cono mandarino  | CAT40 (HSK63)
Traversa rapida  |  60,000 mm/min
Velocità di alimentazione taglio  |  50,000 mm/min
Pezzo da lavorare massimo  |  ø630mm x 900mm
Carico utile massimo  |  400kg
Capacità ATC  |  60 tools (optional 40, 134, 219, 313)
Da strumento a strumento  |  0.9 secs
Da truciolo a truciolo  |  2.2 secs
Lunghezza massima strumento (Cat)  | 430 mm
Lunghezza massima strumento (HSK)  | 420 mm
Diametro massimo strumento  |  170mm
Peso massimo strumento  |  12 kg
