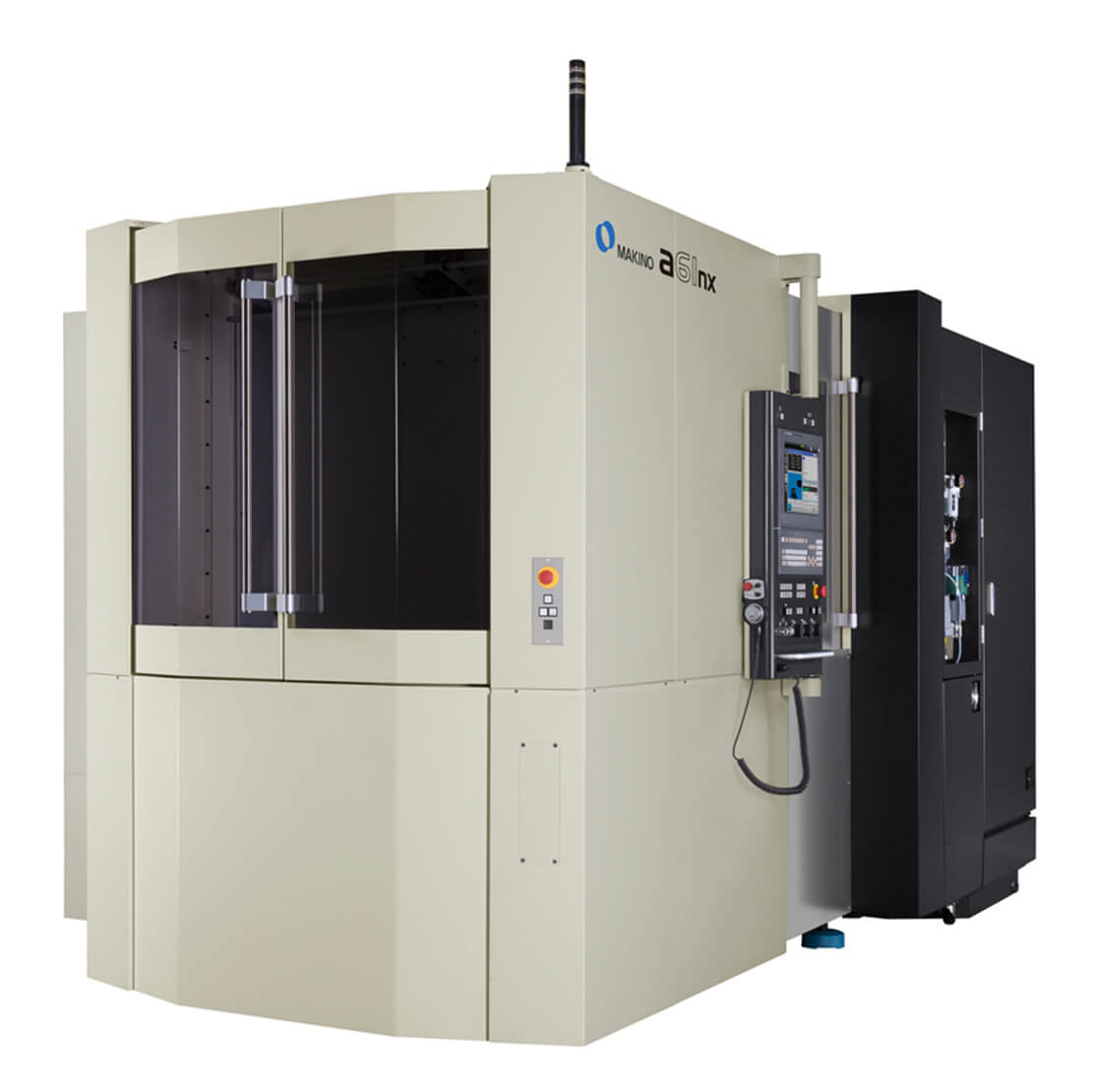

a61nx Professional 6

Centro di lavoro orizzontale a 4 assi

L’a61nx è un centro di lavoro orizzontale di produzione di 500 mm. L’a51nx e l’a61nx condividono le tecnologie chiave della macchina che migliorano la produttività dei componenti, la precisione e l’affidabilità della macchina.  La struttura pressofusa robusta e le guide lineari a rulli garantiscono l’utilizzo efficiente dell’intera zona di lavoro dell’a61nx.

Specifiche tecniche

Centro di lavoro orizzontale a61nx

Il mandrino ad alta velocità/alta potenza a 14.000 giri/min dispone di una coppia di 303 Nm.  La durezza e la rigidità delle macchine supportano l’utilizzo della potenza e della coppia del mandrino per supportare applicazioni ferrose per le quali tradizionalmente si utilizzerebbero macchine con mandrini di dimensioni maggiori.

L’accelerazione dell’asse 1G e un asse B del motore ad azionamento diretto standard riducono al minimo i tempi morti, mentre una struttura pressofusa robusta e guide lineari a rulli garantiscono l’utilizzo efficiente della zona di lavoro dell’a61nx.

Tecnologie multiple sull’a61nx riducono i tempi morti, fornendo vantaggi nel settore automotive e nella produzione di grandi volumi di componenti.  Il controllo attivo dell’inerzia monitora il carico del motore e prevede il peso totale dell’accessorio.  Con queste informazioni IAC ottimizza l’accelerazione e la decelerazione dell’asse B e Z ampiamente utilizzati.  Il mandrino sfrutta pienamente la coppia nominale di funzionamento per ottimizzare la reattività di avvio/arresto, riducendo del 20% il tempo di maschiatura rispetto al modello precedente. Un sensore visivo degli strumenti rotti standard è presente nel magazzino ATC, dove conferma automaticamente la condizione di punte, maschi e altri strumenti a punta singola.

Inoltre, le coperture monopezzo (X e Z) e un braccio cambia-strumenti a doppio supporto forniscono le basi per un’affidabilità ineguagliabile nel settore e una capacità di lavorazione ad alte prestazioni.

Il centro di lavorazione di produzione a61nx è disponibile con una colonna alta (730 mm) per le applicazioni con componenti che richiedono corse maggiori. Il design unico delle coperture, il braccio cambia-strumenti a doppio supporto e la tecnologia del mandrino Makino forniscono le basi per l’affidabilità leader nel settore.



Pallet: 630mm  X: 900mm Y: 900mm Z: 1,020mm
Asse B  |  360° DD NCRT
Giri/min mandarino  |  14,000 rpm (20K)
Attacco cono mandarino  |  CAT40 (HSK-A63 opt)
Traversa rapida  |  60,000 mm/min
Velocità di alimentazione taglio  |  50,000 mm/min
Pezzo da lavorare massimo  |  ø800mm x 1,000mm
Carico utile massimo  |  500kg (option 700kg)
Capacità ATC  | 60 tools (optional 133, 218, 313
Da strumento a strumento  |  0.9 secs
Da truciolo a truciolo  |  2.5 secs
Diametro massimo strumento  |  205mm
Peso massimo strumento  |  12 kg
