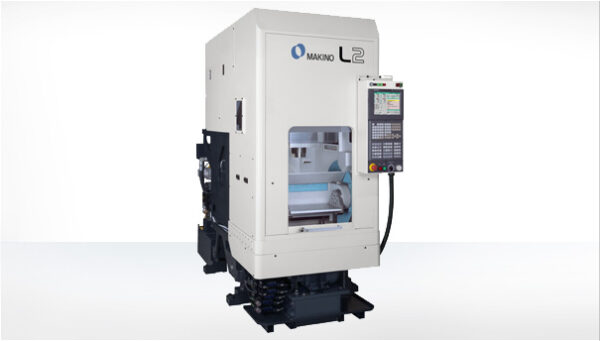

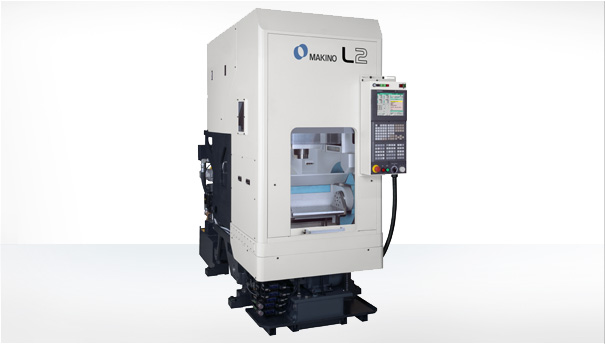

APC L2

Centro di lavoro verticale a 3 assi

Centro di lavoro ad alte prestazioni tavola L2. Il centro di lavoro verticale L2 è progettato per la produzione di volumi elevati di piccoli componenti. Combinando una costruzione rigida, un ingombro compatto e un design flessibile del mandrino, L2 offre una piattaforma macchina altamente stabile e affidabile per lavorazioni continue e completamente senza presidio.

Date le ridotte dimensioni della macchina, può essere efficacemente impiegata virtualmente in qualsiasi tipo di flusso produttivo dei pezzi – spaziando dal trasferimento manuale dei componenti al movimento automatizzato semplificato dai sistemi robotici.

L2 può essere utilizzato per soddisfare le specifiche esigenze di qualsiasi ambiente di produzione.

Specifiche tecniche

L2 è un centro di lavoro verticale ad alte prestazioni che fornisce una soluzione ottimale per la lavorazione verticale di piccoli componenti ad alta produzione.  Dotata di un mandrino HSK-A50 15 kW da 16.000 giri/min, la macchina può gestire facilmente le impegnative attività di fresatura, perforazione e maschiatura richieste per vari componenti di produzione. Dispone inoltre della velocità e dell’accelerazione per ridurre drasticamente i tempi di ciclo. Inoltre dispone della velocità e dell’accelerazione per ridurre drasticamente i tempi di ciclo dei componenti. Un magazzino da 30 utensili garantisce un’ampia gamma di possibilità per gestire qualsiasi configurazione.

Completa di un cambio-pallet “integrato”, la macchina offre un cambio pezzi rapido ed efficiente, massimizzando l’utilizzo della macchina e riducendo al minimo i tempi di trasferimento.La tavola rotante standard dell’asse A fornisce l’accesso per lavorare pezzi con funzioni solitamente non accessibili su un centro di lavoro verticale tradizionale.

La macchina riduce al minimo l’ingombro richiesto per ottenere elevati livelli di produzione, può essere facilmente spostata e riconfigurata e in un attimo viene integrata con vari tipi di automazione.



Caratteristiche standard:
  • Magazzino da trenta (30) utensili                                                  Tavola: 600 x 400 mm
  • Mandrino HSK-A50 da 16.000 giri/min                                         X: 400 mm Y: 300 mm Z: 300 mm
  • Tavola rotante dell’asse A con APC                                               Asse A  |  0.001°
  • Stocker di indicizzazione automatico                                           Giri/min mandrino  |  16,000 (HSK-A50), Optional - 8,000 (HSK-A50)
  • Serbatoio refrigerante da 400 L                                                    Traversa rapida  |  48 m/min
  • Scarico posteriore LUCC                                                                 Velocità di alimentazione taglio  |  48 m/min
  • Guide a rulli asse X, Y, Z                                                                  Pezzo da lavorare massimo  |  413 x 267 x 215 mm
  • Sensore utensili rotti sul lato ATC                                                 Carico utile massimo  |  60 kg
  • Refrigerante a pioggia sospeso                                                     Capacità ATC  |  30 (HSK-A50) - Standard
  • 210psi tramite refrigerante mandrino                                         Da truciolo a truciolo  |  3.5 to 4.5 sec
  • Refrigerante a ugelli                                                                        Diametro massimo strumento  |  30 mm / 80 mm (ALL/ADJ)
  • Scarico destro LUCC                                                                        Peso massimo strumento  |  5 kg
  • Refrigerante a pioggia per Stocker
  • Schermo per schizzi e trucioli
  • Unità di ingrassaggio automatica
  • Sportello frontale con apertura/chiusura automatica
  • Alimentazione idraulica e pneumatica accessori
  • Essiccatore d’aria
  • Controllo Professional L di Makino
  • Selezione sistema di misurazione anglosassone/metrico
  • Interpolazione elicoidale
  • Interpolazione cilindrica
  • Salvataggio programma pezzo (1.280 m)
  • Programmi pezzo (400 in totale)
  • Bilanciamenti utensili (400 in totale)
  • Coppia di coordinate lavoro (48)
  • Funzione di salto ad alta velocità
  • Maschiatura rigida
  • MPG fisso
  • Macro personalizzate (700 variabili)
  • Editing programma pezzo esteso
  • Visualizzazione ore di funzionamento e contapezzi
  • Illuminazione area di lavoro
  • Luce di segnalazione (3 strati)
