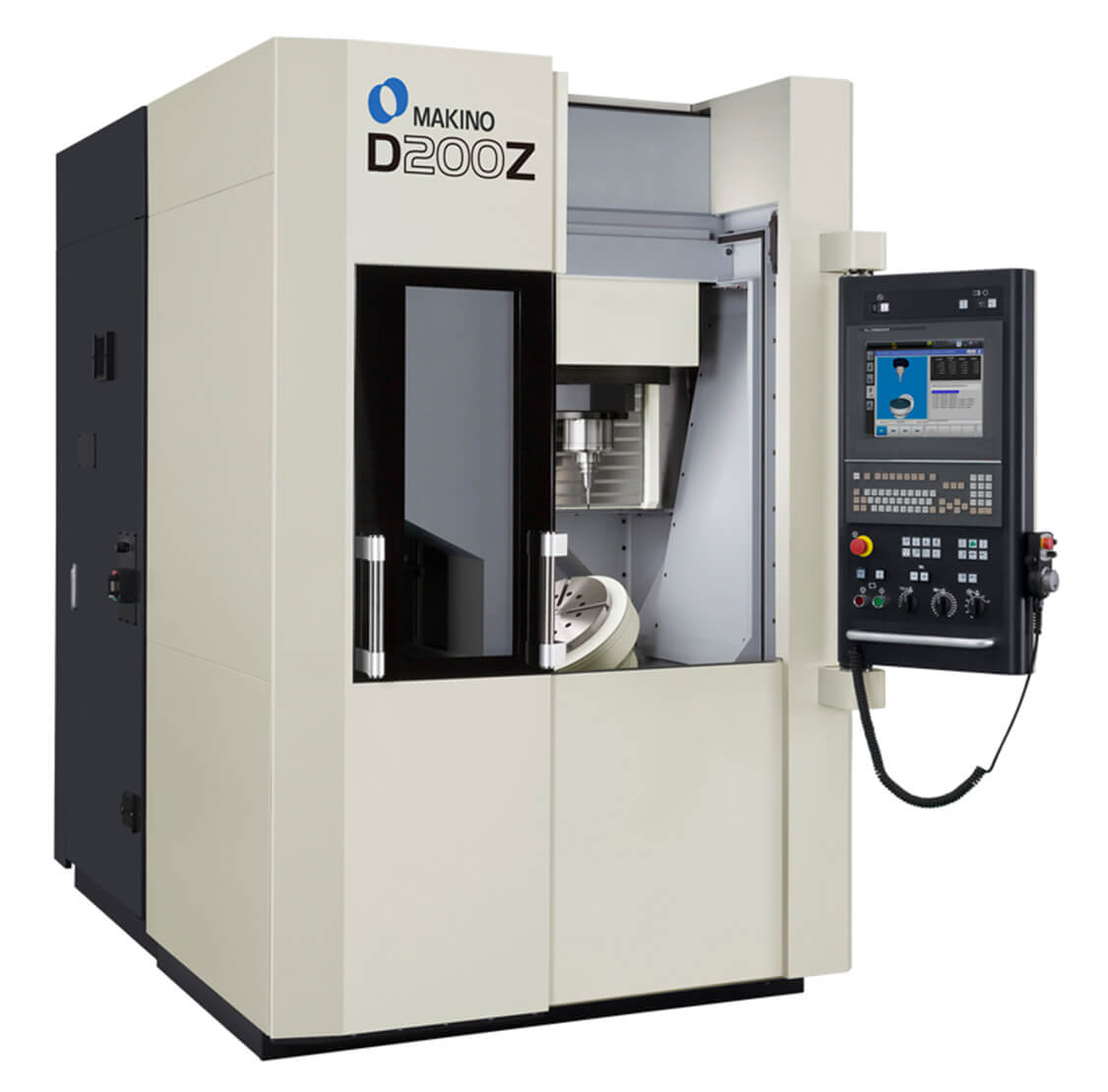

D200Z GRAPHITE

Lavorazione della grafite

D200Z migliora la lavorazione a 5 assi ad alta velocità per utensili a stampo e componenti medicali. D200Z include velocità estreme e precisione per tolleranze più limitate e raccordi perfetti, adattandosi ai complessi pezzi sagomati in 3-D. Dalla sgrossatura alla finitura ad alta velocità di geometrie sagomate in 3-D multi-faccia, D200Z migliora la produttività grazie alle capacità di lavorazione più competitive per stampi e matrici complesse che si trovano tipicamente nei mercati automotive, stampaggio a iniezione, imballaggio, medicale e ottica. La velocità e la precisione di D200Z forniscono una base incomparabile per un taglio ad alta velocità reattivo ed eccellenti finiture delle superfici che riducono o eliminano il lavoro manuale. Il suo mandrino da 30.000 giri/min e la tavola integrata ad azionamento diretto forniscono una lavorazione a 5 assi completa, rapida e precisa. Tutte queste funzioni sono coordinate dal software proprietario di controllo del movimento SGI.5 di Makino, per un elevatissimo grado di precisione e qualità nella combinazione e nell’abbinamento di superfici intricate, e per soddisfare gli odierni requisiti di precisione in 3-D tipici di stampi, matrici e componenti medicali dalle geometrie intricate.

Specifiche tecniche

Il centro di lavoro verticale a 5 assi D200Z di Makino domina la complessità delle geometrie multi-faccia sagomate in 3-D con precisione e completezza operativa sui 5 assi. Le sue tecnologie di controllo del movimento ad alta precisione e alta velocità consentono ai produttori di soddisfare i requisiti più rigorosi di precisione e qualità anche durante il movimento simultaneo dei 5 assi.

Progettato con un mandrino integrato per massimizzare il volume della zona di lavoro e la capacità di carico, D200Z accoglie pezzi da lavorare che misurano fino a 300 mm di diametro e 210 mm di altezza e pesano fino a 75 kg. Gli assi X, Y e Z (con corse di 350 mm, 300 mm e 250 mm, rispettivamente) forniscono un movimento rapido con velocità trasversali e di alimentazione taglio rapide di 60 m/min D200Z presenta inoltre una struttura di inclinazione dell’asse B unica e leggera a 180 gradi (da 0 a +180) con una capacità di inclinazione di 100 giri/min. Sia l’asse B che l’asse C rotante (360 gradi continui a 150 giri/min) dispongono di motori ad azionamento diretto per un funzionamento angolare e rotante reattivo, agile preciso e ad alta velocità.

Le fusioni a base larga e le viti a ricircolo di sfere con nucleo refrigerato fungono da piattaforma di supporto per tutti gli altri componenti della macchina, incrementando la stabilità generale del processo. Il mandrino HSK-E50 da 30.000 giri/min della macchina è dotato di un nucleo ad elevata tecnologia e di un sistema di raffreddamento a camicia per controllare rigorosamente la deformazione termica, la deflessione e le vibrazioni durante le operazioni di lavorazione ad alta velocità. DCome risultato, D200Z prolunga la vita degli utensili e presenta finiture delle superfici eccezionali, anche nelle applicazioni che richiedono combinazioni e corrispondenze precise di utensili.

Grazie alla flessibilità di utensili e automazione, quali il cambio-utensili automatico (ATC) con capacità di 100 utensili e il sistema multi-pallet, D200Z può raggiungere velocità di utilizzo superiori all’80% per il livello più elevato di rendimento e il più rapido ritorno sull’investimento.



Caratteristiche standard:
  • Magazzino per ventuno (21) utensili                                                                 Tavola: Diametro 300 mm
  • Mandrino HSK-E50 a 2 intervalli a 30.000 giri/min                                          X: 350 mm Y: 300 mm Z: 250 mm
  • Regolatore automatico temperatura lubrificante mandrino                        Asse B  |  Tilt - 180° (0 to +180)
  • Tavola Roto-basculante (assi B e C)                                                                   Asse C  |  Rotary - 360°
  • Mandrino e pallet Erowa integrali                                                                     Giri/min mandrino  |  30,000 - HSK-E50 (Standard)
  • Controllo della temperatura della macchina:                                                  Traversa rapida  |  60 m / min
  • Viti a ricircolo di sfere con nucleo refrigerato                                                  Velocità di alimentazione taglio  |  60 m / min
  • Cuscinetto di supporto e motore azionamento                                              Dimensioni massime del pezzo da lavorare  |
  • Motori DD assi A e C                                                                                            300 mm diameter x 210 mm high (conditional)
  • Unità di alimentazione lubrificazione automatica                                          Carico utile massimo  |  75 kg
  • Lavaggio vasche                                                                                                    Capacità ATC  |  20 + 1
  • Refrigerante e ugelli                                                                                             Da truciolo a truciolo  |  3.9 sec
  • Aria attraverso mandrino                                                                                    Diametro massimo strumento  |  50 mm / 80 mm (ALL / ADJ)
  • Scarico posteriore LUCC                                                                                      Peso massimo strumento  |  3 kg
  • Schermo per schizzi e trucioli                                                                             Capacità ATC opzionale:  |  Si
  • Controllo Professional 6 di Makino
  • Software Super Geometric Intelligence SGI.5 proprietario di Makino
  • ATLM laser
  • AWMS (con software centro di rotazione)
  • Software cinque assi:
  • TCP - Controllo del punto centrale dell’utensile
  • DFO - Bilanciamento attrezzaggio dinamico tavola rotante
  • TWP - Comando piano di lavoro inclinato
  • Compensazione fresatura tridimensionale
  • Funzione tempo inverso
  • Riavvio programma
  • Alimentazione manuale tridimensionale;
  • Funzione di prevenzione interferenze mandrino-tavola
  • Protezione anti-collisione
  • Macro personalizzate (1.100 variabili)
  • Interpolazione elicoidale
  • MPG portatile
  • Essiccatore d’aria
  • Sistema di notifica manutenzione
  • Selezione sistema di misurazione anglosassone/metrico
  • Illuminazione area di lavoro
  • Immissione dati di programmazione (G10)
  • Display carico mandrino
  • Monitoraggio carico mandrino
  • Gestione vita degli utensili
  • Selezione diretta utensili di ricambio
  • Doppio controllo di sicurezza
  • Luce di segnalazione (3 strati)
