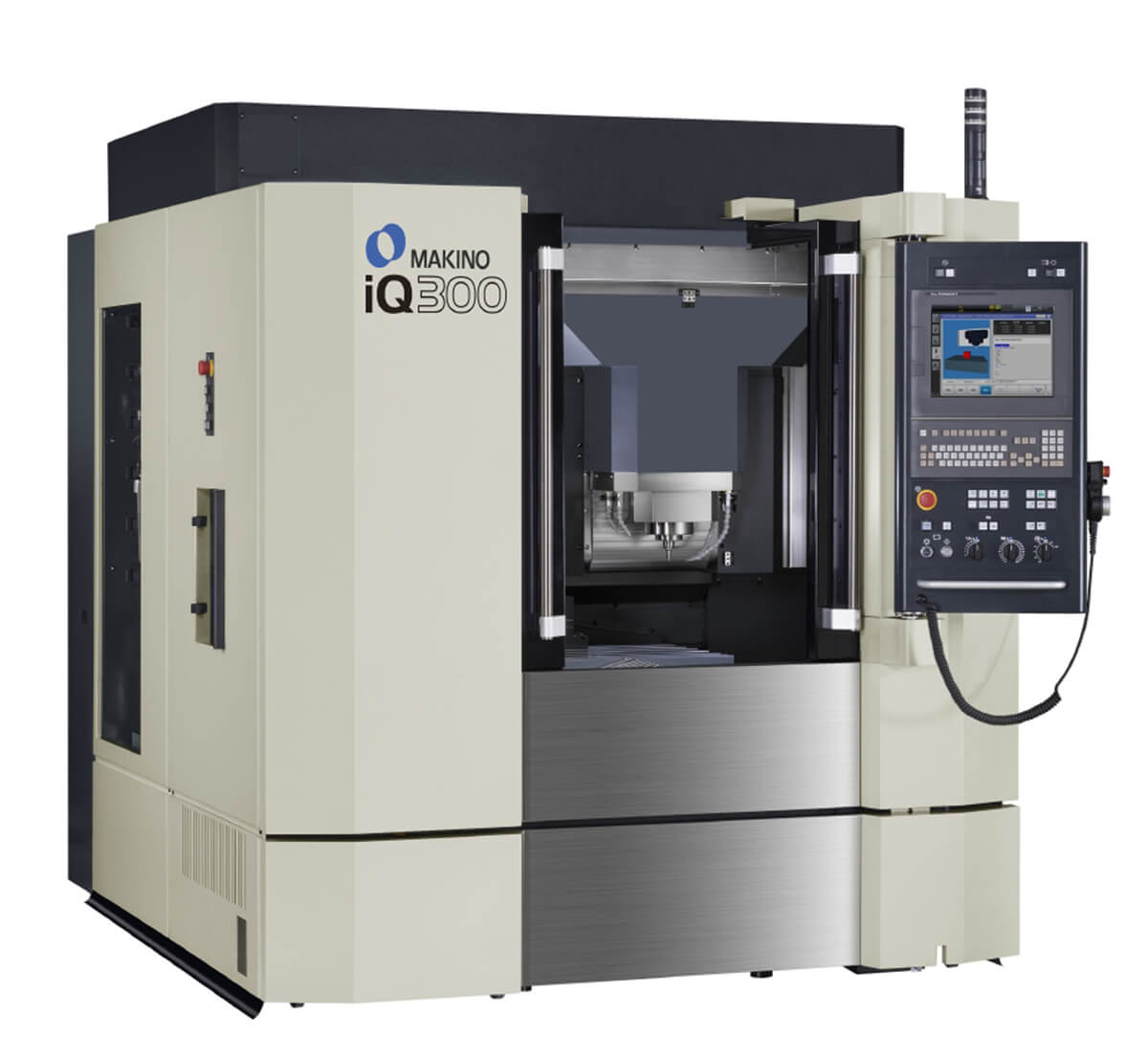

IQ300

Centro di lavoro verticale a 3 assi

Microfresatrice IQ300 per prestazioni di estrema precisione. IQ300 è la microfresatrice di precisione ideale per i produttori di attrezzi a LED, finiture di superfici ottiche e altre applicazioni di lavorazione a tolleranza elevata. La macchina offre ampie gamma di funzioni, dalla precisione di lavorazione e dalla ripetibilità in sub-micron fino alle applicazioni di lavorazione su macro-scala.

La microfresatrice iQ300 è costruita con un motore lineare all’avanguardia, righe ottiche a 0,00125 micron e un controllo della temperatura dei componenti ineguagliabile. Insieme, queste caratteristiche forniscono risultati di lavorazione precisi e prevedibili, eliminando le continue regolazioni dei parametri del processo dovute a errori di posizionamento degli utensili e alla distorsione termica.

La macchina può misurare in modo efficace le lunghezze degli utensili fino a livelli di precisione e ripetibilità in sub-micron, fornendo combinazioni semplici e prevedibili di utensili da taglio, velocità mandrino e profondità di lavorazione. Il suo ampio spazio di lavoro, le corse estese e il design flessibile del mandrino forniscono un grande supporto nella produzione di microcomponenti, oltre a ricerca e sviluppo innovativi.

Specifiche tecniche

Il mandrino HSK-E32 da 45.000 giri/min di Makino - basato sul sistema proprietario di controllo delle temperatura del rivestimento del mandrino al di sotto della guida con nucleo raffreddato - elimina virtualmente l’espansione termica, la deflessione o la vibrazione, persino durante lunghe ore di lavorazione ad alta velocità.

Per garantire la combinazione e la corrispondenza microscopiche di superfici lavorate con utensili differenti, la iQ300 integra il sistema ibrido automatico di misurazione delle lunghezze dell’utensile di Makino (HyATLM). Il magazzino da 20 utensili garantisce un’ampia gamma di possibilità per affrontare un’enorme varietà di progetti.

IIl controllo Professional 6 di Makino di facile utilizzo con il software proprietario di ultima generazione Super Geometric Intelligence (SGI.5) di Makino - sviluppato specificamente per elevate velocità di avanzamento e lavorazione a tolleranza limitata di forme complesse sagomate in 3-D, che implicano continui piccoli blocchi di dati ISO - garantisce velocità di produzione maggiori rispetto ai sistemi CNC standard pur mantenendo un’elevata precisione.

Il centro di microlavorazione di precisione iQ300 rappresenta il futuro della microlavorazione.



Caratteristiche standard:
  • Magazzino da quaranta (20) utensili                                                                Tavola: 600 x 400 mm
  • Mandrino HSK-E32 da 45.000 giri/min                                                             X: 400 mm Y: 350 mm Z: 200 mm
  • Regolatore automatico temperatura lubrificante mandrino                       Giri/min mandrino  |  45,000
  • Motore lineare (assi X, Y e Z)                                                                             Attacco cono mandrino  |  HSK – E32
  • Sistema di controllo della temperatura azionamento assi                          Traversa rapida  |  16,000 mm/min (X & Y), 8,000 mm/min (Z)
  • Righe ottiche (0,00125 micron)                                                                         Velocità di alimentazione taglio  |  16,000 mm/min, 8,000 mm/min (Z)
  • Protezione termica (banco e colonna)                                                             Pezzo da lavorare massimo  |  600 x 580 x 190 mm
  • Lubrificazione automatica                                                                                 Carico utile massimo  |  100 kg
  • Refrigerante ugelli                                                                                               Capacità ATC  |  20
  • Schermo per schizzi e trucioli                                                                            Diametro massimo strumento  |  32 mm
  • Soffiaggio d’aria automatico
  • Controllo Professional 6 di Makino
  • Controllo Super GI.5
  • ATLM ibrido di Makino
  • Incremento input minimo (0,00001 mm)
  • Essiccatore d’aria
  • Contatore ore di funzionamento (Power On, Spindle On, NC Automatic On)
  • Tavola con cave a T (14H8 x 5)
  • Sistema di notifica manutenzione
  • Auto Zero; Auto strumento; strumento specifico, ritorno posizione di configurazione
  • Selezione sistema di misurazione anglosassone/metrico
  • Illuminazione area di lavoro a LED
  • Display carico mandrino
  • Monitoraggio carico mandrino
  • Gestione vita degli utensili
  • Selezione diretta strumenti di ricambio
  • Trasformatore
