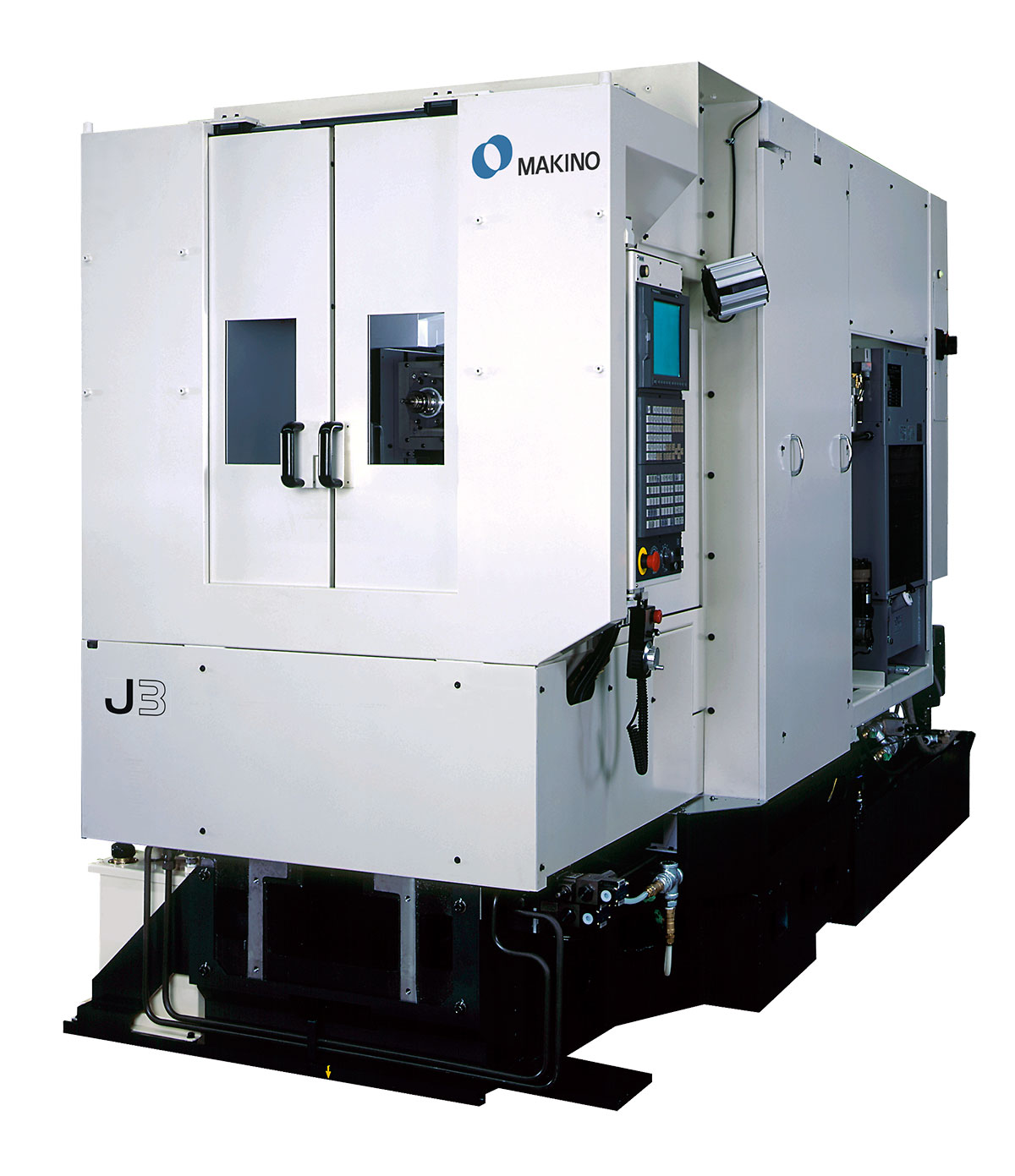

J3

Centro di lavoro orizzontale a 4 assi

Centro di lavoro orizzontale monotavola ad alta velocità e ad alta produzione. I centri di lavoro orizzontale della serie J di Makino sono progettati per essere il cuore di linee di produzione per volumi elevati, basate su CNC flessibili. Presentano una configurazione combinata con assi sovrapposti e tavola singola, consentendo allo stesso tempo una rimozione dei trucioli altamente efficiente e il loro trasporto fuori dall’area di lavorazione. Grazie alla flessibilità di corse e configurazioni della macchina, le macchine della serie J possono essere personalizzate durante la fase di prevendita della progettazione di un programma, per soddisfare in modo preciso le esigenze del programma nel quale viene integrato, offrendo efficienze impareggiabili relativamente ai requisiti di ingombro e infrastrutture.

Specifiche tecniche

J3 è specificamente progettato per la lavorazione di pezzi di piccole dimensioni, con ingombro a terra minimo ma corse degli assi consistenti. Il livellamento a tre punti consente una rapida installazione della macchina e una stabilità a lungo termine degli allineamenti delle attrezzature.
Contatta il tuo rappresentante Makino per maggiori informazioni su questa macchina



Pallet: ᴓ400 mm std. (400 x 400 mm opt.)
X: 400 mm std (630 mm opt.) Y: 400 mm std (550 mm opt.) Z: 400 mm std (550 mm opt.)
Giri/min mandarino  | 16000 (12000, 8000 Opts.
Attacco cono mandarino  | HSK-A50 (HSK-A63 opt)
Traversa rapida  | 65,000 mm/min
Velocità di alimentazione taglio  | 50,000 mm/min
Pezzo da lavorare massimo  |  Up to ᴓ710 mm X 580 mm (consult factory)
Carico utile massimo  |  400 kg
Capacità ATC  |  15 (28, 30 Opts.)
Diametro massimo strumento  |  80mm (125 mm Opt.)
Peso massimo strumento  |  5 kg. (8kg. Opt.)
