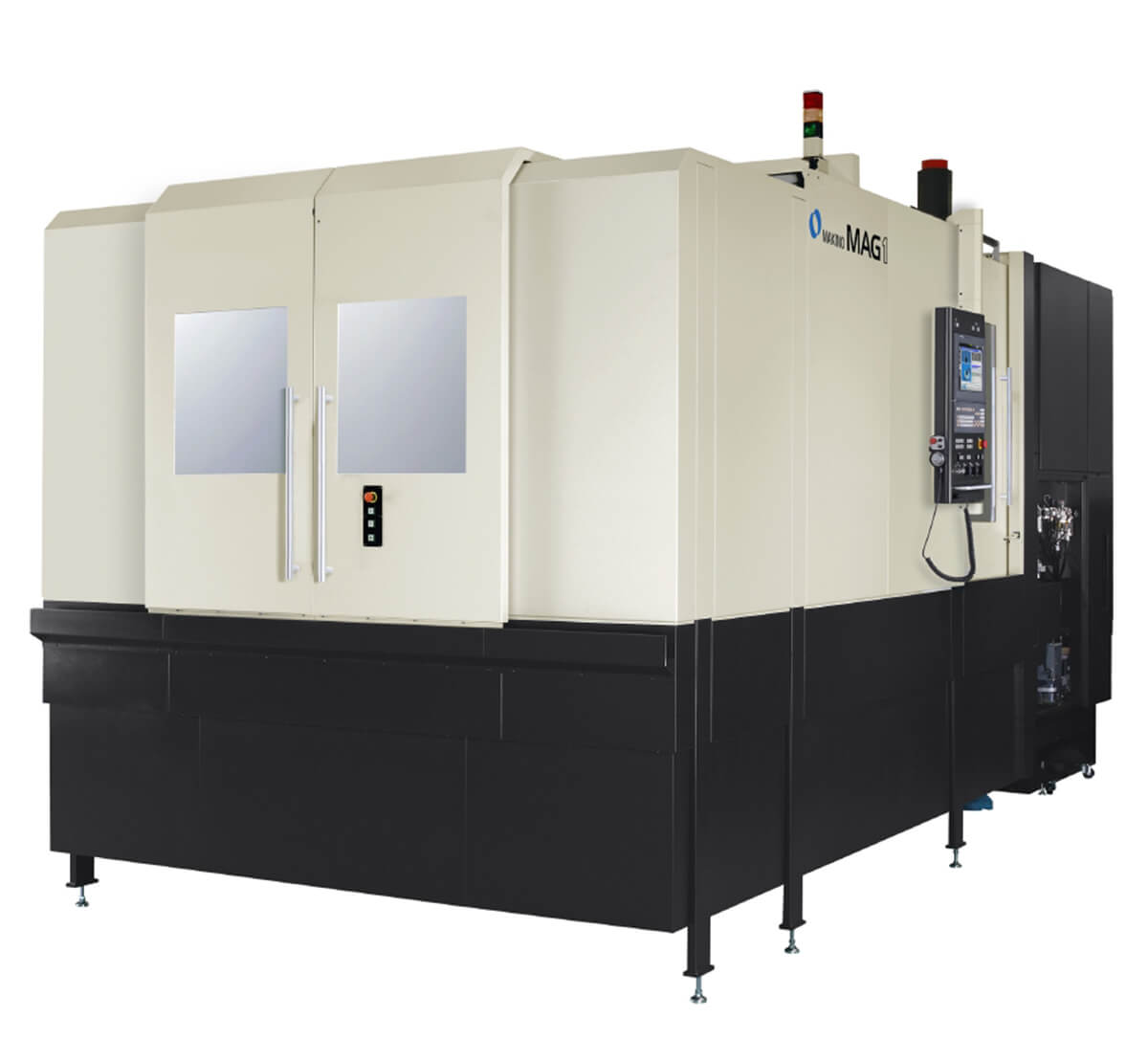

MAG1

Centro di lavoro orizzontale a 5 assi

Produzione di componenti aerospaziali su MAG1. MAG1 – Idealmente adatto alla lavorazione ad alta produttività di componenti aerospaziali monolitici in alluminio inferiori a 1,5 m.

Richiedi un preventivo

Specifiche tecniche

MAG1 integra velocità e potenza del mandrino in una piattaforma macchina che fornisce una rapida capacità di sagomatura di precisione massimizzando la percentuale del tempo di taglio del mandrino. L’accessibilità da cinque lati al pezzo da lavorare riduce al minimo le configurazioni e le variabili di processo.

Il design all’avanguardia del mandrino da 120 kW e 33.000 giri/min garantisce velocità elevate di rimozione del metallo. MAG1 può inoltre essere integrato con un sistema di trasferimento e stoccaggio pallet nel sistema MMC altamente flessibile di Makino, che consente periodi prolungati di funzionamento senza presido..



Pallet: 800 x 1000 mm
X: 1,520 mm Y: 1,100 mm Z: 1,350 mm
Asse A  |  210° (-110°to +100°)
Asse B  | 360°
Asse C  | None
Giri/min mandarino  |  33,000 rpm - 161 HP
Traversa rapida  | 50,000 mm/min
Velocità di alimentazione taglio  |  50,000 mm/min
Pezzo da lavorare massimo  | ø1,500 x 1,500 mm
Carico utile massimo  | 1,300 kg
Capacità ATC  | 120 (option 241
Da strumento a strumento  | 17 sec
Da truciolo a truciolo  |  20 sec
Diametro massimo strumento  | 90 mm
Peso massimo strumento  | 8 kg
Capacità ATC opzionale  |  Si
