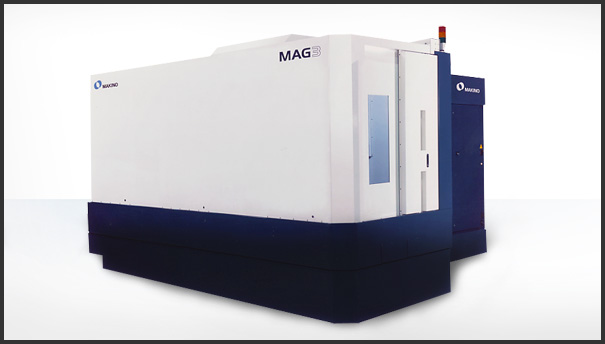

MAG3.H

Centro di lavoro orizzontale a 5 assi

MAG3.H costruito per la fresatura dell’alluminio. Il centro di lavoro orizzontale a 5 assi MAG3.H è specificamente progettato per la lavorazione ad alta produttività dell’alluminio nei componenti monolitici complessi per il settore aerospaziale.

Richiedi un preventivo

Specifiche tecniche

MAG3.H integra velocità e potenza del mandrino con una piattaforma macchina che fornisce una rapida capacità di sagomatura di precisione massimizzando la percentuale del tempo totale di taglio del mandrino. Il numero delle variabili di processo relative alla produzione dei componenti e il numero di configurazioni sono entrambi ridotti al minimo.

MAG3.H presenta un design proprietario d’avanguardia del mandrino per garantire elevate velocità di rimozione del metallo. MAG3.H può inoltre essere configurato con un sistema di trasferimento e stoccaggio pallet nel sistema MMC altamente flessibile di Makino per periodi prolungati di funzionamento non presidiato.



Pallet: 3,000 x 1,500 mm
X: 3,000 mm Y: 1,800 mm Z: 1,000 mm
Asse A  | ± 110°
Asse B  | None
Asse C  | 360°
Giri/min mandarino  | 33,000 rpm - 80 kW
Traversa rapida  | 25,400 mm/min
Velocità di alimentazione taglio  | 25,400 mm/min
Pezzo da lavorare massimo  | 3,000 x 1,800 x 500 mm
Carico utile massimo  | 3,000 kg
Capacità ATC  | 60 (120)
Da strumento a strumento  | 10 sec
Da truciolo a truciolo  | 22 sec
Diametro massimo strumento  | 90 mm
Peso massimo strumento  | 8 kg
