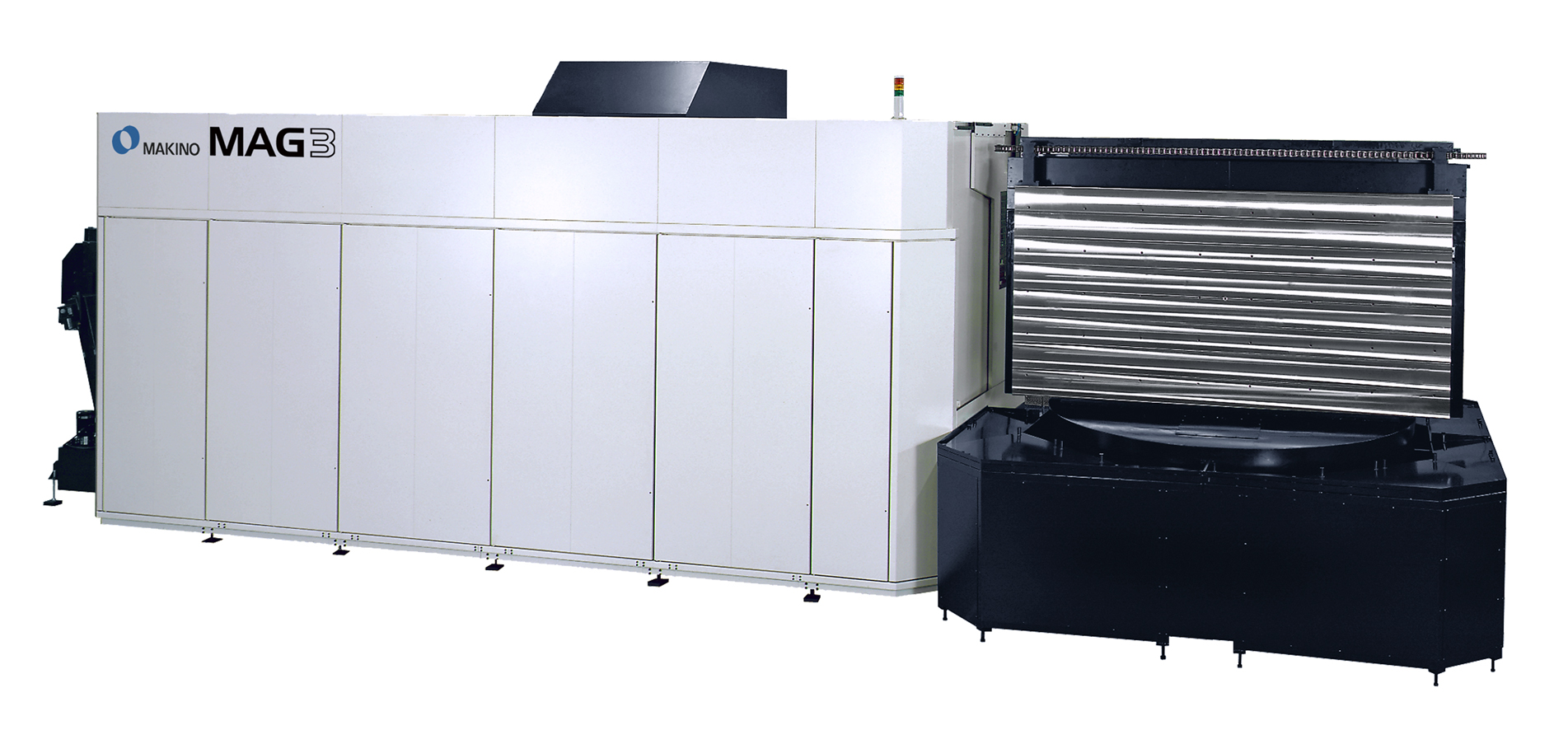

MAG3.W
Centro di lavoro orizzontale a 5 assi
Il centro di lavoro orizzontale a 5 assi MAG3.W è specificamente progettato per la lavorazione aerospaziale ad alta produttività di componenti monolitici complessi in alluminio.
Specifiche tecniche
MAG3.W integra velocità e potenza del mandrino in una piattaforma macchina che fornisce una rapida capacità di sagomatura di precisione massimizzando la percentuale del tempo di taglio del mandrino. Il mandrino compatto e il punto di rotazione ridotto forniscono un’accessibilità ideale da cinque lati al pezzo da lavorare, per ridurre al minimo le configurazioni e le variabili di processo.
Il design all’avanguardia del mandrino da 120 kW e 33.000 giri/min garantisce velocità elevate di rimozione del metallo. MAG3.W può inoltre essere integrato con un sistema automatico di trasferimento e stoccaggio pallet nel sistema MMC altamente flessibile di Makino che consente periodi prolungati di funzionamento non presidiato.
Pallet: 3,500 x 1,500 mm
X: 4,000 mm Y: 1,800 mm Z: 1,000 mm
Asse A | ± 110°
Asse C | 360°
Giri/min mandarino | 33,000 rpm - 80 kW (120 kW)
Traversa rapida | 25,400 mm/min
Velocità di alimentazione taglio | 25,400 mm/min
Pezzo da lavorare massimo | 4,000 x 1,800 x 500 mm
Carico utile massimo | 3,000 kg
Capacità ATC | 60 (120)
Da strumento a strumento | 10 sec
Da truciolo a truciolo | 22 sec
Diametro massimo strumento | 90 mm
Peso massimo strumento | 8 kg
