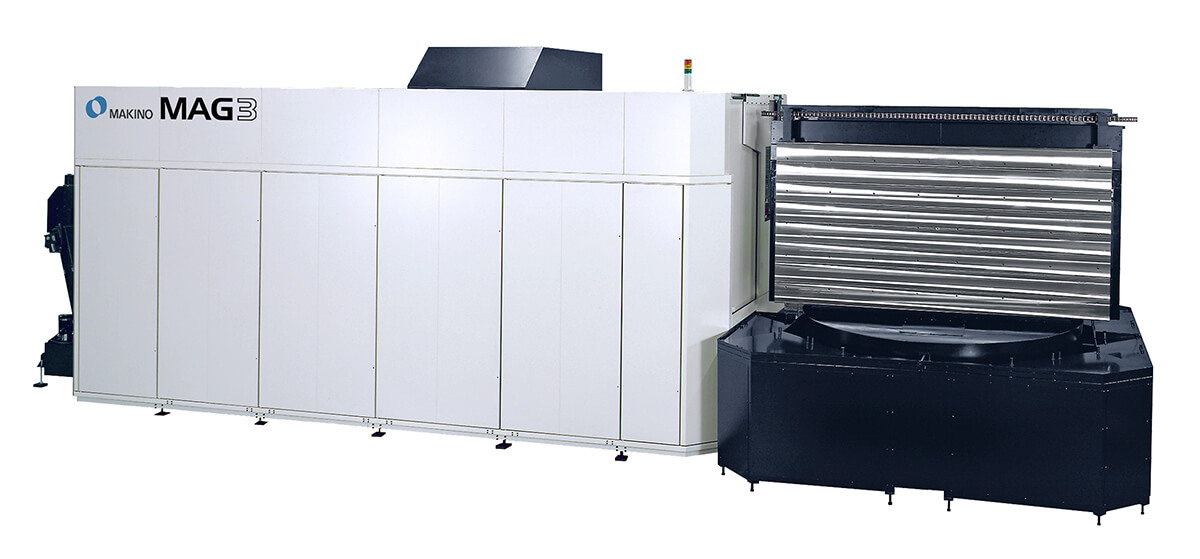

MAG3

Centro di lavoro orizzontale a 5 assi

MAG3 costruito per la lavorazione di componenti aerospaziali. Il centro di lavoro orizzontale a 5 assi MAG3 è specificamente progettato per la lavorazione aerospaziale ad alta produttività di componenti monolitici complessi in alluminio.

Richiedi un preventivo

Specifiche tecniche

MAG3 integra velocità e potenza del mandrino con una piattaforma macchina che fornisce una rapida capacità di sagomatura di precisione massimizzando la percentuale del tempo di taglio del mandrino. Il mandrino compatto e il punto di rotazione ridotto forniscono un’accessibilità ideale da cinque lati al pezzo da lavorare, per ridurre al minimo le configurazioni e le variabili di processo.

Il design all’avanguardia del mandrino da 130 kW e 33.000 giri/min garantisce velocità elevate di rimozione del metallo. MAG3 può inoltre essere integrato con un sistema automatico di trasferimento e stoccaggio pallet nel sistema MMC altamente flessibile di Makino, che consente periodi prolungati di funzionamento non presidiato.



Pallet: 3,000 x 1,500 mm
X: 3,000 mm Y: 1,500 mm Z: 1,000 mm
Asse A  | ± 110°
Asse B  | None
Asse C  | 360°
Giri/min mandarino  | 33,000 rpm - 130 kW
Traversa rapida  |  X: 62,700 mm/min Y&Z 58,000 mm/min
Velocità di alimentazione taglio  |  50,000 mm/min
Pezzo da lavorare massimo  |  3,000 x 1,500 x 750 mm
Carico utile massimo  | 3,000 kg
Capacità ATC  | 120 (180)
Da strumento a strumento  | 8.5 sec
Da truciolo a truciolo  | 15 sec
Diametro massimo strumento  | 100 mm
Peso massimo strumento  | 8 kg
Capacità ATC opzionale  |  Si
