T1

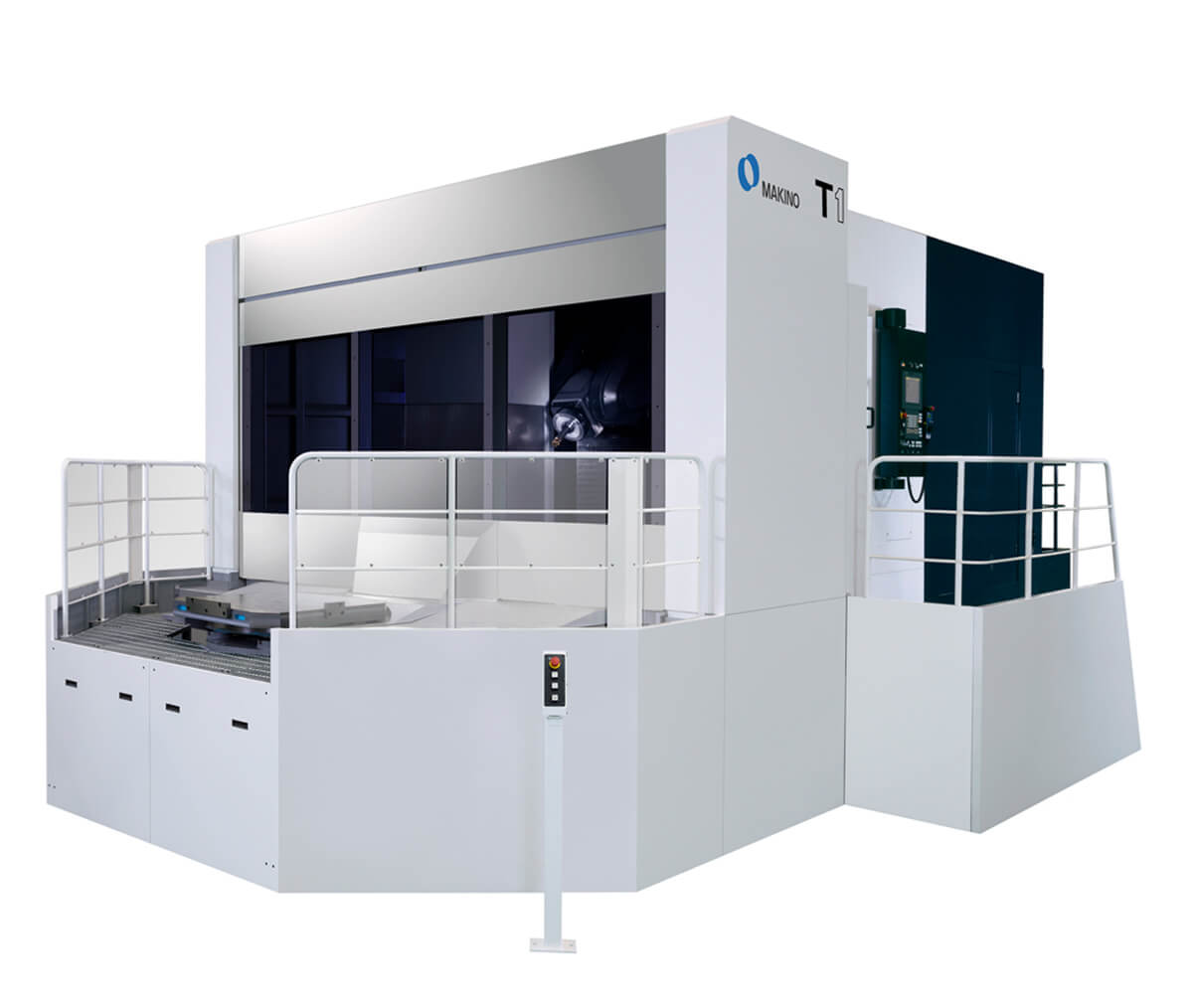

Centro di lavoro orizzontale a 5 assi

Centro di lavoro orizzontale a 5 assi T1: Prestazioni e capacità per qualsiasi forma e materiale. Il mercato odierno di fascia alta richiede flessibilità. La capacità di lavorare in modo efficace un’ampia varietà di componenti e materiali su una singola macchina fornisce un vantaggio competitivo. Tenendo questo a mente, Makino ha sviluppato il centro di lavoro orizzontale a 5 assi T1.

Specifiche tecniche

T1 condivide la maggior parte delle tecnologie TI ADVANTIGE™ introdotte con le più grandi T2 e T4.

  • Le robuste pressofusioni inscatolate offrono un supporto rigido e dinamico.
  • L’ammortizzamento attivo elimina le vibrazioni di taglio alla fonte, aumentando le velocità di rimozione del metallo e la vita degli utensili.
  • Il refrigerante ad alto volume/alta pressione attraverso il mandrino migliora la vita degli utensili eliminando il calore ed evacuando i trucioli dalla zona di taglio.

A completamento di queste tecnologie troviamo la struttura cinematica unica di T1. Il suo asse A con inclinazione di 155 gradi e il design a colonna forniscono una capacità di lavorazione completa su cinque lati per i componenti con diametro fino a 1.500 mm.

La chiave della flessibilità di T1 è il suo mandrino da 12.000 giri/min. T1 domina il titanio grazie alla coppia da 1.000 Nm dall’avvio del mandrino a 1.000 giri/min. I componenti strutturali in alluminio sono a casa loro con il T1, con potenze continue da 56 kW a 12.000 giri/min. Mentre il titanio e l’alluminio evidenziano le frontiere estreme della capacità del mandrino di T1, la potenza a medio carico e i livelli di coppia sono adatti a materiali che spaziano dall’acciaio inox all’Inconel®.

T1 a 5 assi di Makino offre la produttività e la flessibilità di cui hai bisogno per qualsiasi forma e materiale.



Pallet: 1,000 mm
X: 1,500 mm Y: 1,300 mm Z: 2,000 mm
Asse A  | 155° (-110° ~+45°
Asse B  |  360°
Asse C  | N/A
Giri/min mandarino  | 12,000
Traversa rapida  | 25,000 mm/min
Velocità di alimentazione taglio  | 25,000 mm/min
Pezzo da lavorare massimo  | ø1,500 mm x 1,500 mm
Carico utile massimo  | 3,000 kg (5,000 kg option)
Capacità ATC  | 60 (96, 137 opt)
Da strumento a strumento  | 4 sec / 6 sec
Da truciolo a truciolo  | 14 sec / 16 sec
Diametro massimo strumento  | 300 mm
Peso massimo strumento  |  30 kg
Tramite refrigerante mandrino  |  7 Mpa (100 L/min)
Refrigerante ugelli  |  1.5 Mpa (50 L/min)
