T2

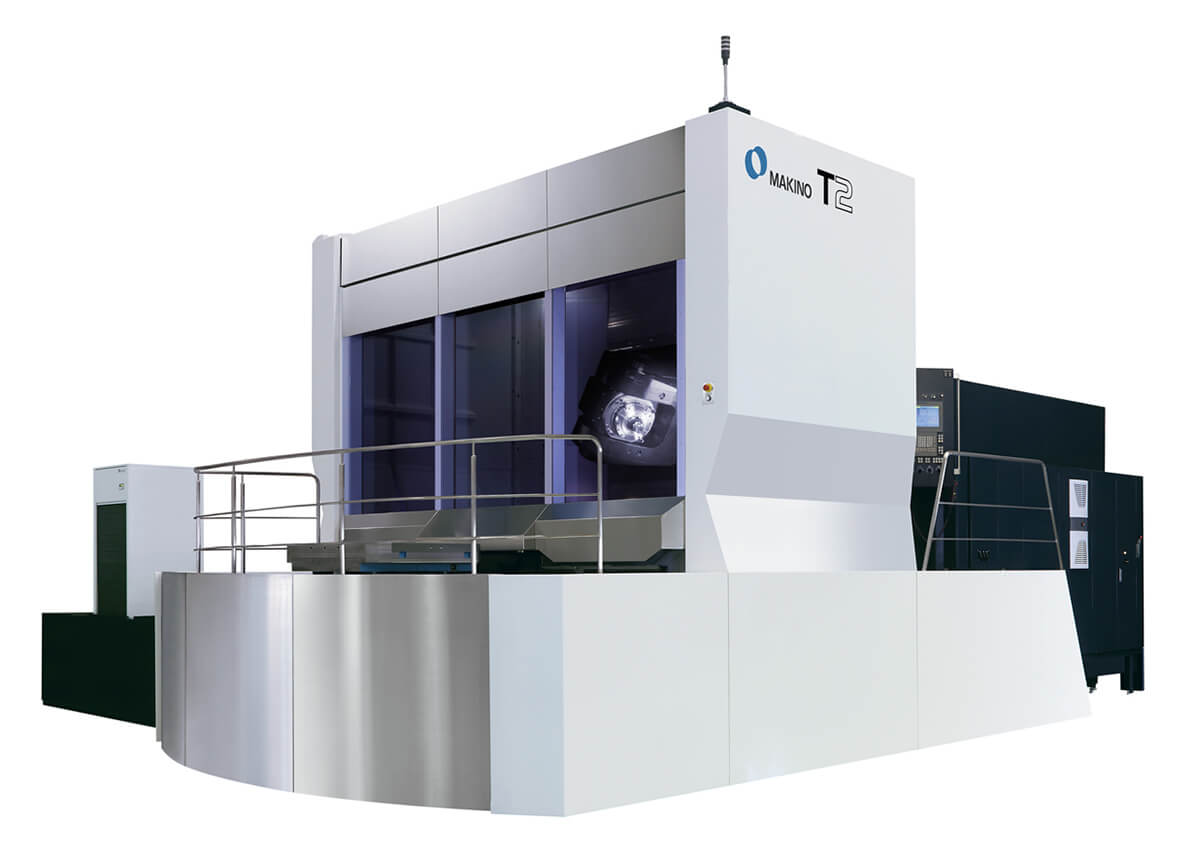

Centro di lavoro orizzontale a 5 assi

Centro di lavoro orizzontale T2 costruito per la fresatura del titanio. Il centro di lavoro orizzontale a 5 assi T2 di Makino aumenta notevolmente l’efficienza di fresatura del titanio, combinando strategie di produzione più snelle e velocità di rimozione del metallo maggiori per le odierne applicazioni aerospaziali

Specifiche tecniche

​T2 è progettato specificamente per la produzione di grandi componenti aerospaziali in titanio e lega di titanio come telai, piloni e paratie. T2 include diversi elementi chiave per la fresatura efficiente del titanio, includendo un sistema di ammortizzamento attivo, una costruzione rigida per prestazioni migliori, una coppia elevata, un mandrino dalla potenza elevata e un sistema refrigerante ad alta pressione e a flusso elevato per una maggiore velocità e produttività.



Pallet: 1,000 mm x 1,250 mm
X: 2,000 mm Y: 2,000 mm Z: 1,800 mm
Asse A  | +/- 110°
Asse B  | 360° infinite
Asse C  | 360° infinite
Giri/min mandarino  |  4,000 RPM - 100 kW/1,000 Nm cont. (opt. 8,000)
Traversa rapida  | 20,000 mm/min
Velocità di alimentazione taglio  | 16,000 mm/min
Pezzo da lavorare massimo  |  ø1,900 x 2,000 mm
Carico utile massimo  | 5,000 kg
Capacità ATC  | 120 tools (optional 190 tools)
Da strumento a strumento  | 20 sec
Da truciolo a truciolo  | 40 sec
Diametro massimo strumento  | 300 mm
Peso massimo strumento  |  30 kg
Tramite refrigerante mandrino  | 7 MPa @ 200 L/min
Refrigerante ugelli  | 1.5 MPa @ 50 L/min
