TAVOLA L2

Verticale a 3 assi

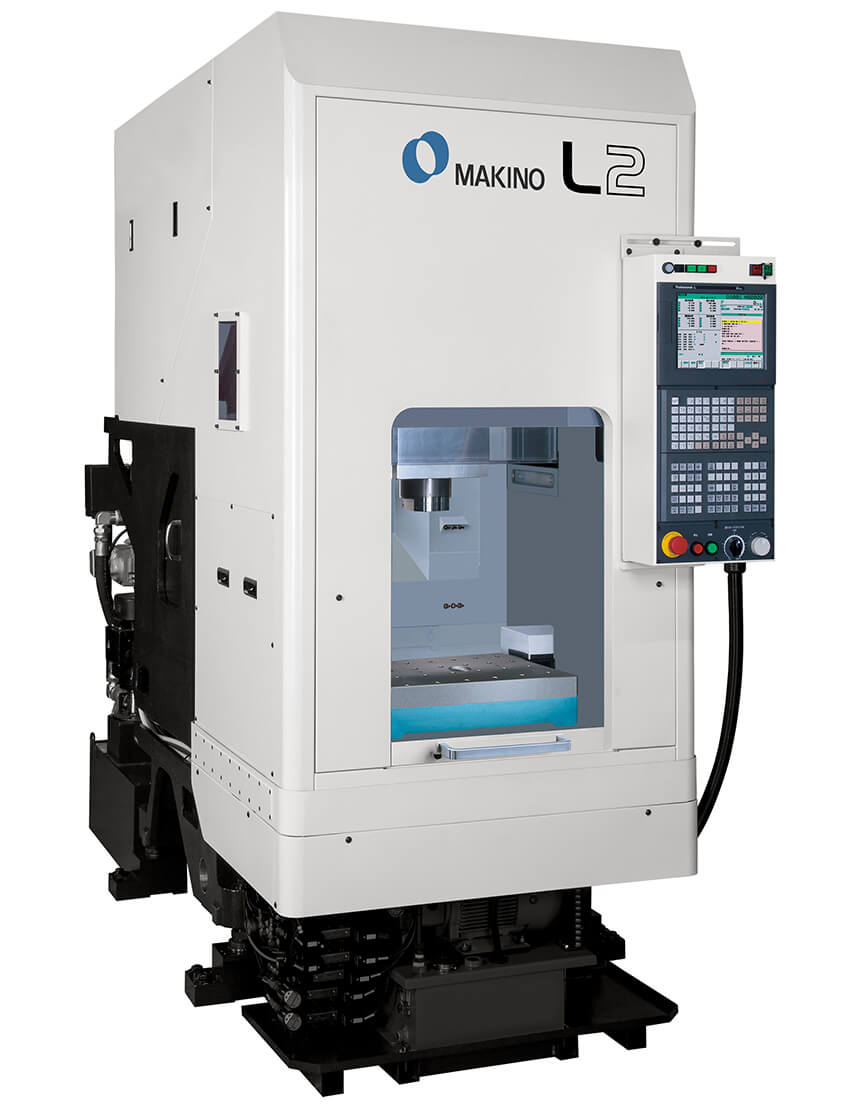

Centro di lavoro ad alte prestazioni APC L2. Il centro di lavoro verticale L2 è progettato per la produzione di volumi elevati di piccoli componenti.Combinando una costruzione rigida, un ingombro compatto e un design flessibile del mandrino, L2 offre una piattaforma macchina altamente stabile e affidabile per una lavorazione di componenti continua e completamente senza presidio.  DDate le ridotte dimensioni della macchina, può essere efficacemente impiegata virtualmente in qualsiasi tipo di flusso produttivo dei pezzi – spaziando dal trasferimento manuale dei componenti al movimento automatizzato semplificato dai sistemi robotici. L2 può essere utilizzato per soddisfare le specifiche esigenze di qualsiasi ambiente di produzione.

Richiedi un preventivo

Specifiche tecniche

L2 è un centro di lavoro verticale ad alte prestazioni che fornisce una soluzione ottimale per la lavorazione verticale di piccoli componenti ad alta produzione.  Dotata di un mandrino HSK-A50 15 kW da16.000 giri/min, la macchina può gestire facilmente le impegnative attività di fresatura, perforazione e maschiatura richieste per vari componenti di produzione. Dispone inoltre della velocità e dell’accelerazione per ridurre drasticamente i tempi di ciclo. Un magazzino da 30 utensili garantisce un’ampia gamma di possibilità per gestire qualsiasi configurazione.

La macchina riduce al minimo l’ingombro richiesto per ottenere elevati livelli di produzione, può essere facilmente spostata e riconfigurata e in un attimo viene integrata con vari tipi di automazione.



Caratteristiche standard:
  • Magazzino da quindici (15) utensili                                      Tavola: diametro 120 mm  |
  • Mandrino HSK-A50 da 16.000 giri/min                                X: 400 mm Y: 300 mm Z: 300 mm
  • Serbatoio refrigerante da 400 L                                            Asse A  |  0.001°
  • Scarico posteriore LUCC                                                         Giri/min mandrino  |  16,000 (HSK-A50), Optional - 8,000 (HSK-A50)
  • Guide a rulli asse X, Y, Z                                                          Traversa rapida  |  48 m/min
  • Sensore utensili rotti sul lato ATC                                         Velocità di alimentazione taglio  |  48 m/min
  • Refrigerante a pioggia sospeso                                             Pezzo da lavorare massimo  |  600 x 400 x 500 mm
  • 210psi tramite refrigerante mandrino                                 Carico utile massimo  |  300 kg
  • Refrigerante a ugelli                                                                Capacità ATC  |  15 (HSK-A50) - Standard (30 opt)
  • Controllo della temperatura del refrigerante                     Da truciolo a truciolo  |  3.5 to 4.5 sec
  • Scarico destro LUCC                                                                Diametro massimo strumento  |  30 mm / 80 mm (ALL/ADJ)
  • Refrigerante a pioggia per Stocker                                       Peso massimo strumento  |  5 kg
  • Schermo per schizzi e trucioli                                                Capacità ATC opzionale:  |  Sì
  • Unità di ingrassaggio automatica
  • Sportello frontale con apertura/chiusura automatica
  • Alimentazione idraulica e pneumatica accessori
  • Essiccatore d’aria
  • Controllo Professional L di Makino
  • Selezione sistema di misurazione anglosassone/metrico
  • Interpolazione elicoidale
  • Interpolazione cilindrica
  • Salvataggio programma pezzo (1.280 m)
  • Programmi pezzo (400 in totale)
  • Bilanciamenti utensili (400 in totale)
  • Coppia di coordinate lavoro (48)
  • Funzione di salto afd alta velocità
  • Maschiatura rigida
  • MPG fisso
  • Macro personalizzate (700 variabili)
  • Editing programma pezzo esteso
  • VVisualizzazione ore di funzionamento e contapezzi
  • Illuminazione area di lavoro
  • Luce di segnalazione (3 strati)
