V22

Verticale a 3 assi

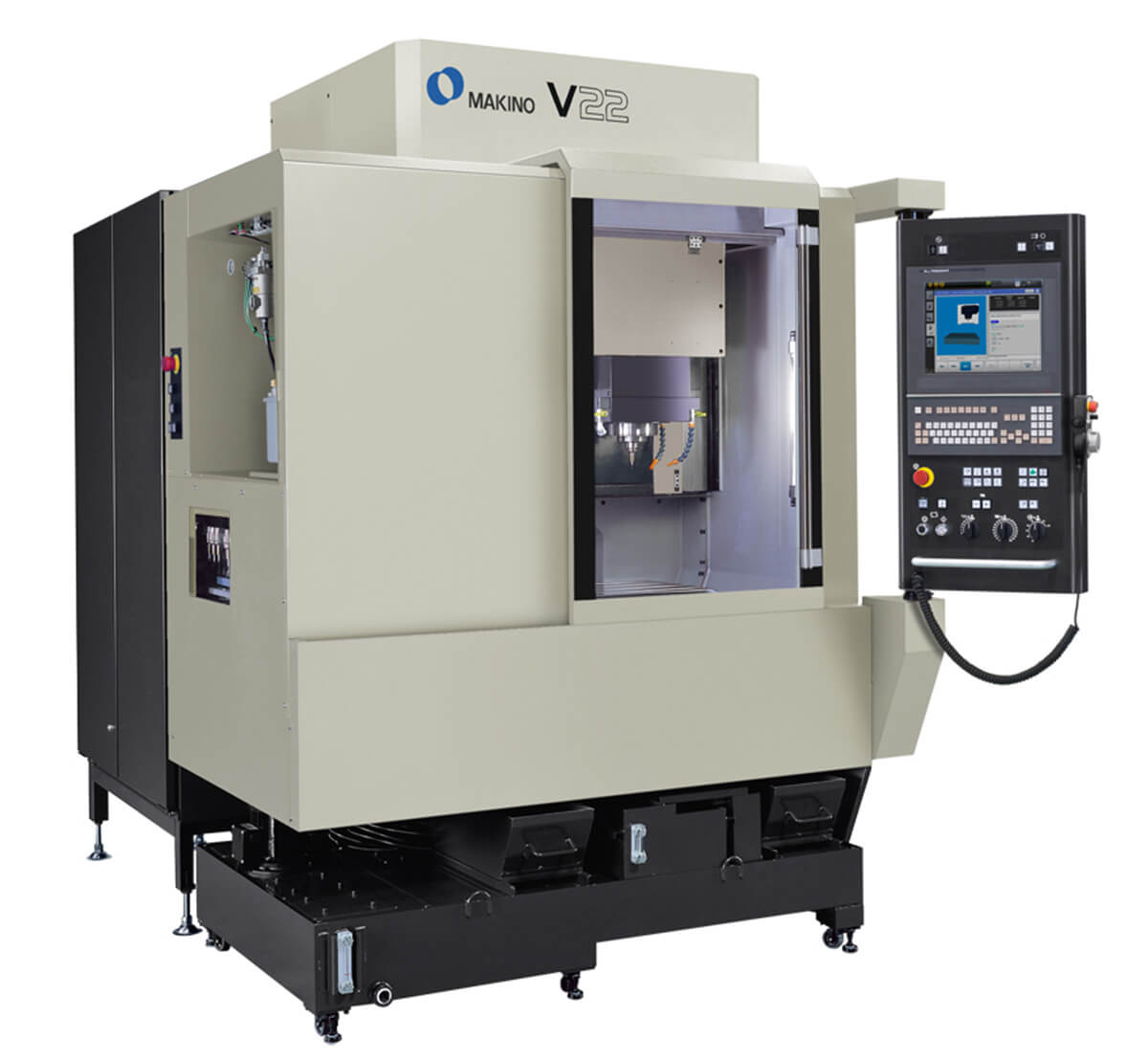

Centro di lavoro di precisione V22. Il centro di lavoro di precisione V22 è progettato per eliminare la vibrazione, la deflessione rotazionale e la distorsione termica al fine di garantire precisione, affidabilità e un’eccellente stabilità. Progettato per lavorare materiali complessi, includendo la ceramica, i nuclei e le cavità intricati, il centro di lavoro di precisione V22 offre un mandrino da 40.000 giri/min. da 8,5 kW standard completato da un sistema di lubrificazione a nucleo raffreddato brevettato da Makino.

La struttura della macchina presenta slitte completamente pressofuse e nessuna sporgenza, fornendo una rigidità eccellente e caratteristiche di ammortizzazione.I rapidi traversi consentono avanzamenti di taglio veloci, che migliorano la produttività riducendo il tempo non di taglio e aumentando le velocità di rimozione del metallo

Specifiche tecniche

L’altezza della superficie della tavola del V22 di 900mm e il pannello di controllo oscillante che ruota di 180 gradi rendono le operazioni eccezionalmente semplici e agevoli.

L’area di lavoro è ideale per pezzi piccoli e le dimensioni compatte della macchina riducono l’ingombro.Il consumo energetico (15 kVa) è ridotto di circa la metà.

Un dispositivo opzionale ibrido automatico di misurazione della lunghezza dell’utensile utilizza i metodi ottimali per misurare accuratamente e correggere la posizione della punta dell’utensile e quella del cono del mandrino rotante. Ciò consente di ottenere superfici lavorate migliori con differenze di livello minime.



Tavola: 450 x 350 mm
X: 320 mm Y: 280 mm Z: 300 mm
Giri/min mandarino  | 40,000
Attacco cono mandarino  | HSK-E32
Traversa rapida  | 20,000 mm/min
Velocità di alimentazione taglio  | 10,000 mm/min
Pezzo da lavorare massimo  | 450 x 475 x 200 mm
Carico utile massimo  | 100 kg
Capacità ATC  | 30 (60 opt)
Da strumento a strumento  | 8 sec
Diametro massimo strumento  | 32 mm
Peso massimo strumento  | 0.5 kg
Capacità ATC opzionale:  |  Si
