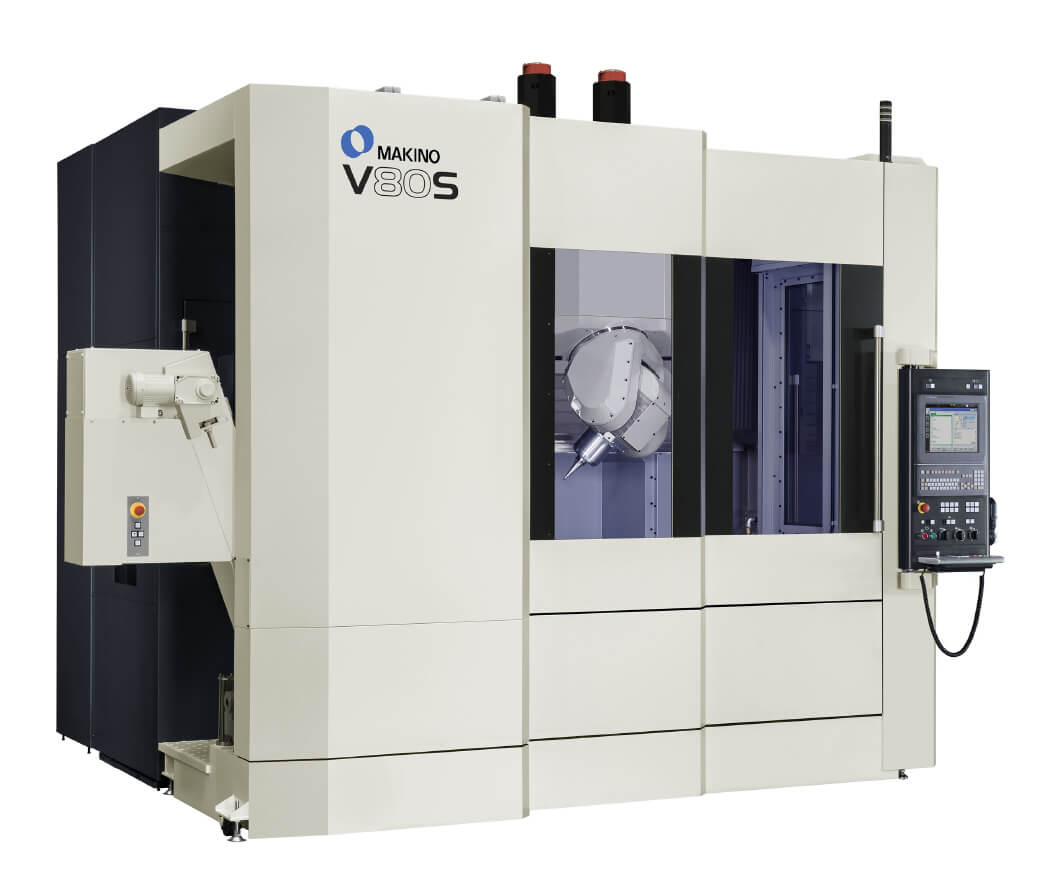

V80S

Centro di lavoro verticale a 5 assi

V80S riduce i tempi di ciclo e il lavoro manuale in stampi specialistici grandi e complessi. Il centro di lavoro verticale V80S è una piattaforma di lavorazione in continuo a cinque assi progettata per la lavorazione di grandi stampi. Presenta un mandrino inclinato/rotante che consente un posizionamento ottimale della punta dell’utensile sul pezzo in lavorazione, ne prolunga la vita, garantisce finiture delle superfici eccellenti e riduce al minimo i processi manuali post-lavorazione.

Specifiche tecniche

Progettata per soddisfare gli esigenti requisiti di precisione, fornire le finiture più sottili, mantenere una tolleranza limitata e aumentare la produttività - la macchina è ideale per la lavorazione delle finiture ad alta velocità dei contorni in 3-D complessi e multi-faccia tipici degli stampi.

Inoltre, V80S è dotato del controllo Professional 6 di Makino, che fornisce una piattaforma sicura e stabile dalle prestazioni affidabili sul lato ISO offrendo allo stesso tempo un’interfaccia grafica (GUI) di facile utilizzo per l’operatore. Questo controllo di ultima generazione offre grandi applicazioni a colori sensibili al tocco, utilizzabili tramite menu sullo schermo. Le icone forniscono “hot link” e un accesso rapido alle informazioni critiche che possono essere richieste dall’operatore. La nuova piattaforma di controllo fornisce inoltre tutte le funzioni tipiche di un PC (taglia, incolla, copia, trova, sostituisci, ecc.) raramente disponibili su un controllo per macchine utensili. L’avanzata tecnologia di gestione dei dati e il servo-controllo di ultima generazione Super Geometric Intelligence (SGI.5) di proprietà di Makino offrono tempi di ciclo minimi, ottenibili riducendo i tempi di lavorazione su stampi, cavità complesse e nuclei.



Tavola: 1.300 mm x 1.000 mm
X: 1,300 mm Y: 1,000 mm Z: 600 mm
Asse A  |  60° (-30° to +30°)
Asse C  |  120° (-60° to +60°)
Giri/min mandrino  |  20,000 (HSK - A63)
Traversa rapida  |  58,000 mm/min
Velocità di alimentazione taglio  |  40,000 mm/min
Pezzo da lavorare massimo  |  1,500 mm x 1,200 mm x 550 mm
Carico utile massimo  |  2,500 kg
Capacità ATC  |  40 (120 opt)
Da strumento a strumento  |  8 sec
Diametro massimo strumento  |  70 mm / 100 mm
Peso massimo strumento  |  8 kg
Capacità ATC opzionale:  |  Si
