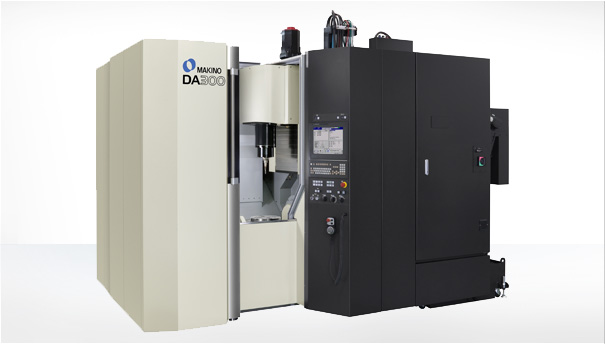

DA300

Centro di lavoro Verticale a 5 assi

Il centro di lavoro DA300 riduce il tempo di lavorazione su componenti di produzione complessi. DA300 trae ispirazione dalle migliori caratteristiche di design delle piattaforme macchina verticali ed orizzontali per offrire le più elevate capacità di produzione per pezzi in multi-asse con un ingombro a terra più ridotto possibile.

Queste caratteristiche rendono DA300 ideale per configurazioni singole con accessibilità su più lati o per scontornature complete, per gestire in modo rapido ed efficiente un’ampia varietà di applicazioni con componenti di produzione complessi – tipici degli elementi idraulici e pneumatici industriali, dei mercati dell’ottica, elettrico e dei semiconduttori, dei prodotti medicali e dentali, dei componenti pressofusi, automotive, aeromobili e aerospaziali, così come dei lavori conto terzi.

Richiedi un preventivo

Specifiche tecniche

Il centro di lavoro verticale a cinque assi DA300 combina una rigida struttura e un controllo di movimento estremamente dinamico per ridurre notevolmente i tempi di ciclo mantenendo allo stesso tempo prestazioni molto precise. Dotata di assi A e C controllati da motori DD integrati, la macchina fornisce un accesso su cinque lati per la produzione in configurazione singola di componenti complessi.

Il mandrino HSK-A63 22 kW da 20.000 giri/min consente alla macchina di gestire esigenti operazioni di fresatura, foratura e maschiatura associati ad un’ampia varietà di componenti. Il magazzino standard da 60 utensili garantisce un’ampia scelta di utensili per gestire qualsiasi configurazione..

Per ridurre ulteriormente i tempi di attesa, DA300 è dotato come standard di un Vision BTS (sensore utensili rotti) all’esterno del campo di lavoro per assicurare l’integrità degli utensili senza però influire sui tempi di ciclo.

La tavola rettangolare integrata del DA300 (340 mm x 300 mm) è dotata di attacchi pneumatici per integrarsi rapidamente in un sistema pallet fornendo un cambio dei pezzi in lavorazione veloce ed efficiente - massimizzando l’utilizzo della macchina. Esiste anche la possibilità di utilizzare un mandrino integrato Erowa UPS per facilitare ulteriormente l’automazione.

Il controllo Professional 6 di Makino ti accompagna dai pezzi ai profitti con eleganti funzionalità, rendendo il punto di incontro tra uomo e macchina una transizione ininterrotta. Schermate dal design immediato, assistenza per l’operatore, nuove funzioni della macchina e miglioramenti della sicurezza accelerano e proteggono la tua produttività. Per una produttività ancora maggiore, Super Geometric Intelligence 5 (SGI.5) garantisce prestazioni ottimali durante l’esecuzione del percorso utensile – riducendo al massimo i tempi di ciclo

Caratteristiche standard:

  • Magazzino da sessanta (60) utensili                                                            Tavola: 300 mm x 340 mm
  • Mandrino HSK-A63 da 20.000 giri/min a 2 gamme                                   X: 450 mm Y: 620 mm Z: 500 mm
  • Regolatore automatico temperatura lubrificante mandrino                  Asse A  |  150° (+30 to -120)
  • Tavola rotobasculante (assi A e C)                                                               Asse C  |  360°
  • Tavola integrata (13,4” x 11,8”)                                                                     Giri/min mandrino  |  20,000 (HSK - A63)
  • Controllo della temperatura della macchina:                                            Traversa rapida  |  60,000 mm/min
  • Viti a ricircolo di sfere con nucleo refrigerato                                            Velocità di alimentazione taglio  |  60,000 mm/min
  • Cuscinetto di supporto e motore azionamento                                        Pezzo da lavorare massimo | 450 mm diameter x 400 mm (conditional)
  • Motori DD assi A e C                                                                                      Carico utile massimo  |  250 kg
  • Vision BTS                                                                                                        Capacità ATC  |  60 tools (254 opt)
  • Unità di alimentazione lubrificazione automatica                                    Da truciolo a truciolo  |  3.5 sec
  • Lavaggio vasche                                                                                              Diametro massimo strumento  |  70 mm / 140 mm (ALL / ADJ)
  • Refrigerante a ugelli                                                                                       Peso massimo strumento  |  8 kg
  • 210psi tramite refrigerante mandrino                                                        Capacità ATC opzionale:  |  Si
  • Refrigerante a pioggia sospeso
  • Scarico destro LUCC
  • Schermo per schizzi e trucioli
  • Controllo Professional 6 di Makino
  • Software Super Geometric Intelligence SGI.5 proprietario di Makino
  • Centro dati (1 GB)
  • Salvataggio programma componenti (2 GB)
  • Coppie di bilanciamento utensili (400 totali)
  • Maschiatura rigida
  • Funzione di rientro maschio rigido
  • Software cinque assi:
    • TCP - Controllo del punto centrale dell’utensile
    • DFO - Bilanciamento attrezzaggio dinamico tavola rotante
    • TWP - Comando piano di lavoro inclinato
    • Compensazione fresatura tridimensionale
    • Funzione tempo inverso
    • Riavvio programma
    • Alimentazione manuale tridimensionale;
    • Funzione di prevenzione interferenze mandrino-tavola
    • Protezione anti-collisione
  • Macro personalizzate (1.100 variabili)
  • Interpolazione elicoidale
  • MPG portatile
  • Essiccatore d’aria
  • Sistema di notifica manutenzione
  • Selezione sistema di misurazione anglosassone/metrico
  • Illuminazione area di lavoro fluorescente
  • Immissione dati di programmazione (G10)
  • Display carico mandrino
  • Monitoraggio carico mandrino
  • Gestione vita degli utensili
  • Selezione diretta utensili di ricambio
  • Doppio controllo di sicurezza
  • Luce di segnalazione (3 strati)6
