Giri/min mandrino
F5

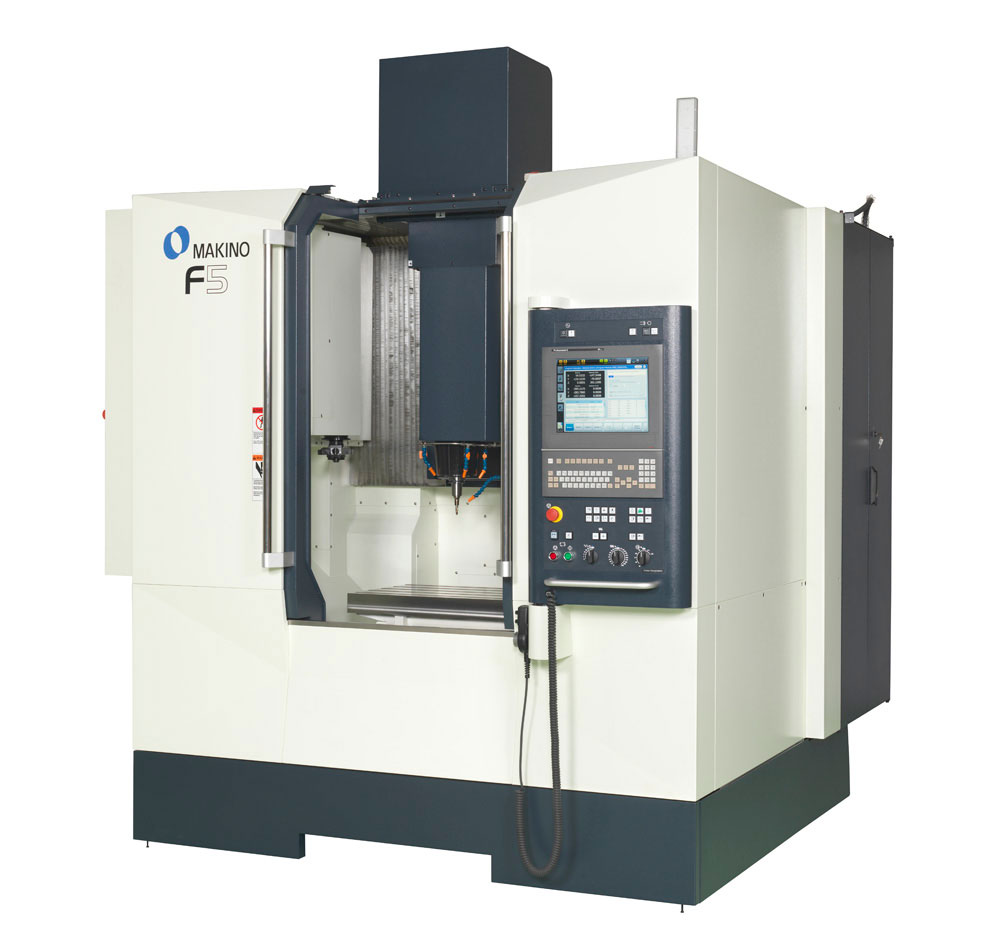

Centro di lavoro verticale a 3 assi
Centro di lavoro verticale F5: La macchina di fresatura pesante per applicazioni complesse. Il centro di lavoro verticale F5 è progettato per fornire durezza e rigidità per un taglio privo di vibrazioni, l’agilità prevista da una macchina di fresatura pesante e la precisione necessaria per combinazioni e corrispondenze a tolleranza limitata tipici di complesse geometrie sagomate in 3-D, associate alla produzione di matrici/stampi e di componenti medicali.
Specifiche tecniche
Il design della macchina inizia con una configurazione asse unica - senza sporgenze - e include grandi pezzi pressofusi che forniscono una robusta piattaforma di taglio. Presenta inoltre viti a ricircolo di sfere a passo ridotto da 8 mm e righe ottiche a 0,05 micron come attrezzatura standard, consentendo alla F5 di fornire una precisione superiore. Tutte queste caratteristiche riducono la variabilità per garantire ore di lavorazione continua a tolleranza limitata. F5 offre accuratezza di posizionamento entro ±0,0015 mm e una ripetibilità di ±0,001 mm-
Incluso nella configurazione standard della F5 troviamo un mandrino HSK-A63 da 20.000 giri/min ad alta produttività, equipaggiato con il sistema brevettato da Makino di controllo della temperatura del rivestimento e del nucleo. Il mandrino a doppia trasmissione fornisce una capacità unica e ad ampio spettro, con la durezza e la rigidità in gamma bassa per operazioni di sgrossatura, e a giri/min elevati per la produzione senza vibrazioni di piccoli particolari e funzioni fini quando si utilizzano utensili piccoli.
F5 utilizza il controllo Professional 6 di Makino, che garantisce un’unione perfetta tra l’interfaccia utente grafica (GUI) del sistema operativo Windows 7, la selezione touch-screen che offre un accesso immediato alle informazioni in punta di dita, l’efficace operatività simile al PC per la gestione dati, l’editing e la capacità di networking e salvataggio di un centro dati.
F5 è inoltre dotato del software proprietario di ultima generazione Super Geometric Intelligence (SGI.5) di Makino - sviluppato specificamente per avanzamenti elevati e lavorazione a tolleranza limitata di forme complesse sagomate in 3-D, che implicano continui piccoli blocchi di dati ISO - che garantisce velocità di produzione maggiori rispetto ai sistemi CNC standard mantenendo un’elevata precisione.Il software SGI.5 aiuta a limitare tempi di ciclo e costi riducendo i tempi di lavorazione su matrici, cavità complesse, nuclei e componenti medicali.
La macchina offre precisione di posizionamento e ripetibilità in micron, il mandrino garantisce capacità di adeguamento ad un’ampia varietà di utensili e di applicazioni, e il software SGI.5 fornisce una precisione e una velocità impareggiabili nelle geometrie difficili e complesse. Questa piattaforma è la scelta ideale per le officine che vogliono prestazioni superiori e risultati di lavorazione eccellenti con un investimento ragionevole - una vera e propria proposta di valore.
Caratteristiche standard:
- Mandrino HSK-A63 da 20.000 giri/min Tavola: 1,000 x 500 mm
- Righe ottiche per gli assi X, Y e Z X: 900 mm Y: 500 mm Z: 450 mm
- Viti a ricircolo di sfere con nucleo refrigerato Giri/min mandarino | 20,000
- Magazzino per trenta (30) utensili Attacco cono mandarino | HSK - A63
- Serranda ATC Traversa rapida | 20,000 mm/min
- Soffiaggio d’aria automatico Pezzo da lavorare massimo | 1,000 x 500 x 450 mm
- Refrigerante a ugelli Carico utile massimo | 1,000 kg
- Serbatoio refrigerante posteriore con coclee per trucioli Capacità ATC | 30
- Controllo Professional 6 Diametro massimo strumento | 120 mm
- Controllo Super Geometric Intelligence (SGI.5) Peso massimo strumento | 8 kg
- Maschiatura rigida
- Auto-ingrassaggio centralizzato
- Protezione paraschizzi completamente integrata
- Generatore di impulsi manuale fisso
- Essiccatore d’aria
20,000
Attacco cono mandrino
HSK - A63
Traversa rapida
20,000 mm/min
Velocità di alimentazione taglio
20,000 mm/min
Pezzo da lavorare massimo
1,000 x 500 x 450 mm
Carico utile massimo
1,000 kg
Capacità ATC
30
Diametro massimo strumento
120 mm
