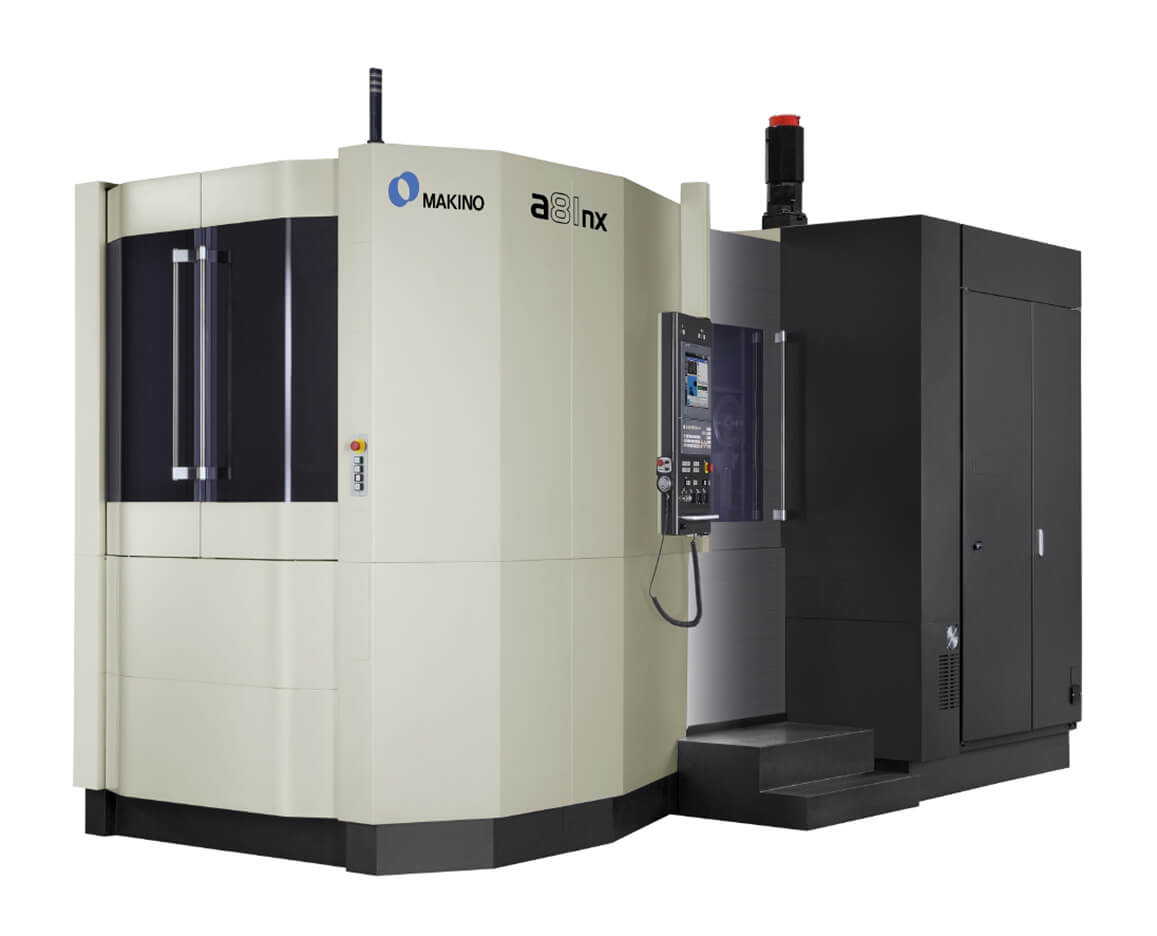

a81nx

Centro di lavoro orizzontale a 4 assi

L’a81nx è il centro di lavoro orizzontale da 630 mm evoluto di Makino. Si basa sulle prestazioni ineguagliabili nel settore del suo predecessore, con i nuovi elementi della struttura che si focalizzano sulla sfida “Grande componente, grandi caratteristiche” comune a diversi settori.

Specifiche tecniche

L’a81nx amplia le capacità relative alle dimensioni dei componenti tramite una tavola avanzata e degli elementi a colonna che, accoppiati a una corsa supplementare dell’asse Y di 100 mm, producono una zona di lavoro superiore del 12,5%.  I robusti cuscinetti della tavola dell’asse B a 3 rulli garantiscono un taglio uniforme attraverso questa nuova zona di lavoro.  Grandi componenti implicano spesso grandi caratteristiche.  La lunghezza degli strumenti, il diametro e le portate dell’a81nx sono stati tutti maggiorati per supportare grandi frese a rullo, barre di alesaggio e applicazioni a barre lineari.

Due nuovi design del mandrino migliorano le produttività delle prestazioni di taglio e non taglio.  Il mandrino opzionale con una coppia elevata da 8.000 giri/min aumenta i livelli di potenza continua del 19% rispetto al modello precedente.  Con 37 kW di potenza continua, questo mandrino a coppia elevata è idealmente adatto alla sgrossatura pesante di pezzi fusi in ghisa e ad applicazioni aerospaziali in metallo duro.  Sia il mandrino a 8.000 giri/min che quello standard da 10.000 giri/min apportano miglioramenti significativi dell’accelerazione e della decelerazione, che riducono i rigidi tempi di maschiatura fino al 30%.

Affidabilità ed ergonomia sono i chiari obiettivi di design dell’a81nx.  Tecnologie comprovate come le coperture degli assi X e Z monopezzo e le serrande del servo-ATC (cambia-strumenti automatico) garantiscono che l’a81nx continui la tradizione di Makino producendo HMC con i più elevati livelli di affidabilità.  L’obiettivo ergonomico è facilmente intuibile semplicemente guardando il magazzino a matrice dell’ATC.  Tutti i magazzini a matrice dell’a81nx includono una stazione di carico strumenti (Tool loading station, TLS).  Questo dispositivo con azionamento a camme espelle lo strumento dal piatto in un cassetto per strumenti dotato di binari.  Persino gli strumenti dal peso/diametro massimo possono essere cambiati rapidamente e in sicurezza.

Pallet: 630mm  X: 900mm Y: 900mm Z: 1,020mm
Asse B  |  360°
Giri/min mandarino  | 10,000 (8,000 High Torque opt)
Attacco cono mandarino  | CAT50 (HSK-A100 opt)
Traversa rapida  |  50,000 mm/min (Std), 36,000 mm/min (High Torque)
Velocità di alimentazione taglio  |  50,000 mm/min (Std), 36,000 mm/min (High Torque)
Pezzo da lavorare massimo  |   ø1,000 mm x 1,300 mm
Carico utile massimo  | 1,200 kg (1,500 kg opt)
Capacità ATC  |  60 (80, 136, 187, 299 opt)
Da strumento a strumento  | 1.7 sec (12 kg tool)
Da truciolo a truciolo  |  3.7 sec
Lunghezza massima strumento (Cat)  |  690 mm
Lunghezza massima strumento HSK  |  690 mm
Diametro massimo strumento  | 356 mm
Peso massimo strumento  |  30 kg (35 kg opt.)
