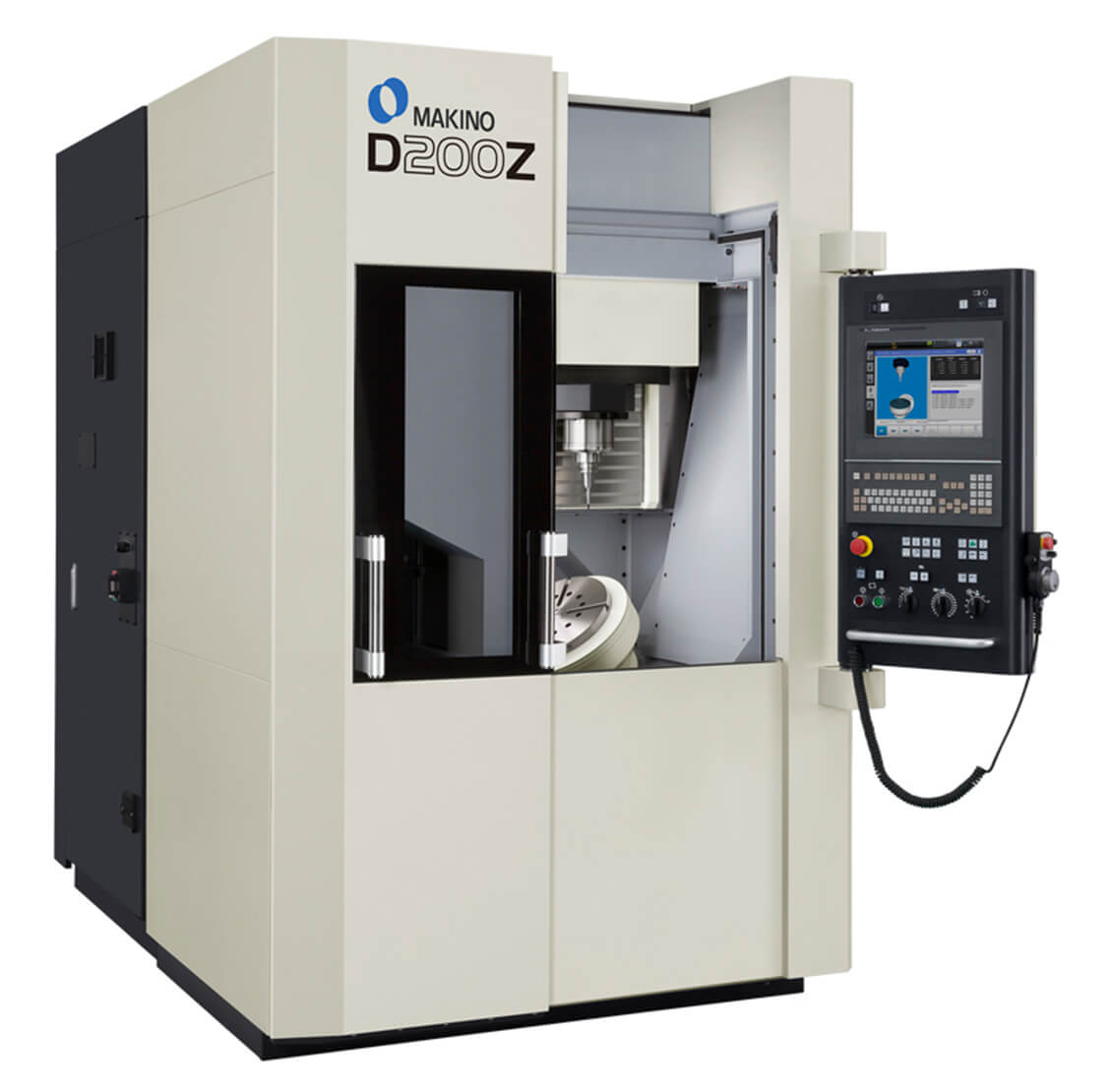

D200Z
Centro di lavoro verticale a 5 assi
D200Z migliora la lavorazione a 5 assi ad alta velocità per utensili a stampo e componenti medicali. D200Z include velocità estreme e precisione per tolleranze più limitate e combinazioni perfette, adattandosi ai complessi pezzi sagomati in 3-D. Dalla sgrossatura alla finitura ad alta velocità di geometrie sagomate in 3-D multi-faccia, D200Z migliora la produttività grazie alle capacità di lavorazione più competitive per stampi e matrici complesse che si trovano tipicamente nei mercati automotive, stampaggio a iniezione, imballaggio, medicale e ottica. La velocità e la precisione di D200Z forniscono una base incomparabile per un taglio ad alta velocità reattivo ed eccellenti finiture delle superfici che riducono o eliminano il lavoro manuale. Il suo mandrino da 30.000 giri/min e la tavola integrata ad azionamento diretto forniscono una lavorazione a 5 assi completa, rapida e precisa. Tutte queste funzioni sono coordinate dal software proprietario di controllo del movimento SGI.5 di Makino, per un elevatissimo grado di precisione e qualità nella combinazione e nell’abbinamento di superfici intricate, e per soddisfare gli odierni requisiti di precisione in 3-D tipici di stampi, matrici e componenti medicali dalle geometrie intricate. Tutte queste funzioni sono coordinate dal software proprietario di controllo del movimento SGI.5 di Makino, per un elevatissimo grado di precisione e qualità nella combinazione e nell’abbinamento di superfici intricate, e per soddisfare gli odierni requisiti di precisione in 3-D tipici di stampi, matrici e componenti medicali dalle geometrie intricate.
Specifiche tecniche
Il centro di lavoro verticale a 5 assi D200Z di Makino domina la complessità delle geometrie multi-faccia sagomate in 3-D con precisione e completezza operativa sui 5 assi. Le sue tecnologie di controllo del movimento ad alta precisione e alta velocità consentono ai produttori di soddisfare i requisiti più rigorosi di precisione e qualità anche durante il movimento simultaneo dei 5 assi.
Progettato con un mandrino integrato per massimizzare il volume della zona di lavoro e la capacità di carico, D200Z accoglie pezzi da lavorare che misurano fino a 300 mm di diametro e 210 mm di altezza e pesano fino a 75 kg. Gli assi X, Y e Z (con corse di 350 mm, 300 mm e 250 mm, rispettivamente) consentono rapidi traversi e avanzamenti di taglio di 60 m/min. D200Z presenta inoltre un’esclusiva e superleggera struttura di inclinazione dell’asse B a 180 gradi (da 0 a +180) con una capacità di inclinazione di 100 giri/min. Sia l’asse B che l’asse C rotante (360 gradi continui a 150 giri/min) dispongono di motori ad azionamento diretto per un funzionamento angolare e rotante reattivo, agile preciso e ad alta velocità.
Le fusioni a base larga e le viti a ricircolo di sfere con nucleo refrigerato fungono da piattaforma di supporto per tutti gli altri componenti della macchina, incrementando la stabilità generale del processo. Il mandrino HSK-E50 da 30.000 giri/min della macchina è dotato di un nucleo ad elevata tecnologia e di un sistema di raffreddamento a camicia per controllare rigorosamente la deformazione termica, la deflessione e le vibrazioni durante le operazioni di lavorazione ad alta velocità. Come risultato, D200Z prolunga la vita degli utensili e presenta finiture delle superfici eccezionali, anche nelle applicazioni che richiedono combinazioni e corrispondenze precise di utensili.
CGrazie alla flessibilità di utensili e automazione, quali il cambio-utensili automatico (ATC) con capacità di 100 utensili e il sistema multi-pallet, D200Z può raggiungere velocità di utilizzo superiori all’80% per il livello più elevato di rendimento e il più rapido ritorno sull’investimento.
Caratteristiche standard:
- Magazzino per ventuno (21) utensili Tavola: Diametro 300 mm
- Mandrino HSK-E50 da 30.000 giri/min a 2 gamme X: 350 mm Y: 300 mm Z: 250 mm
- Regolatore automatico temperatura lubrificante mandrino Asse B | Tilt - 180° (0 to +180)
- Tavola Roto-basculante (assi B e C) Asse C | Rotary - 360°
- Mandrino e pallet Erowa integrali Giri/min mandrino | 30,000 - HSK-E50 (Standard)
- Controllo della temperatura della macchina: Traversa rapida | 60 m / min
- Viti a ricircolo di sfere con nucleo refrigerato Velocità di alimentazione taglio | 60 m / min
- Cuscinetto di supporto e motore azionamento Dimensioni massime del pezzo da lavorare |
- Motori DD assi A e C 300 mm diameter x 210 mm high (conditional)
- Unità di alimentazione lubrificazione automatica Carico utile massimo | 75 kg
- Lavaggio vasche Capacità ATC | 20 + 1
- Refrigerante a ugelli Da truciolo a truciolo | 3.9 sec
- Aria attraverso mandrino Diametro massimo strumento | 50 mm / 80 mm (ALL / ADJ)
- Scarico posteriore LUCC Peso massimo strumento | 3 kg
- Schermo per schizzi e trucioli Capacità ATC opzionale: | Si
- Controllo Professional 6 di Makino
- Software Super Geometric Intelligence SGI.5 proprietario di Makino
- ATLM laser
- AWMS (con software centro di rotazione)
- Software cinque assi:
- TCP - Controllo del punto centrale dell’utensile
- DFO - Bilanciamento attrezzaggio dinamico tavola rotante
- TWP - Comando piano di lavoro inclinato
- Compensazione fresatura tridimensionale
- Funzione tempo inverso
- Riavvio programma
- Alimentazione manuale tridimensionale;
- Funzione di prevenzione interferenze mandrino-tavola
- Protezione anti-collisione
- Macro personalizzate (1.100 variabili)
- Interpolazione elicoidale
- MPG portatile
- Essiccatore d’aria
- Sistema di notifica manutenzione
- Selezione sistema di misurazione anglosassone/metrico
- Illuminazione area di lavoro
- Immissione dati di programmazione (G10)
- Display carico mandrino
- Monitoraggio carico mandrino
- Gestione vita degli utensili
- Selezione diretta utensili di ricambio
- Doppio controllo di sicurezza
- Luce di segnalazione (3 strati)
